Rueckfahrkamera Adapter Alfa Romeo / Citroen / Dodge / Fiat
/ Ford / Iveco / Jeep / Peugeot

Rueckfahrkamera Adapter werden zur Erhaltung der OEM
Rueckfahrkamera benoetigt.

Diese ermoeglichen den Anschluss einer werksseitig
vorgeruesteten Kamera an ein Nachruestgeraet mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das
Videosignal Cinch, eine Spannungsversorgung +6V/Masse fuer
die OEM Kamera und das Rueckfahrsignal zur Verfuegung.

Fahrzeuge mit einem 360 Kamerasystem oder Systeme mit
beweglichen Abstandslinien koennen unter Umstaenden nicht
kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters
mit dem OEM Anschluss zu pruefen.

Viele Nachruestgeraete muessen im Menue auf die Kamerafunktion
eingestellt werden.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Anschluss: 52 Pin Fiat Kontakte

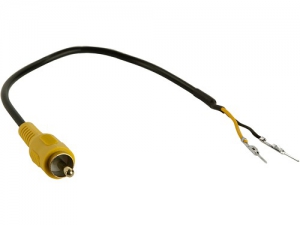

Anschluss: OEM Rueckfahrkamera Cinch(m) gelb

gelb: Video+
schwarz: Video-

Belegung vor Installation durch Messen auf Richtigkeit
pruefen

Fahrzeuge mit 52 Pin Fiat Stecker OEM Rueckfahrkamera
Belegung:
rot: Pin 31 Video+
weiss: Pin 32 Video -
schwarz: Pin 33 Schirmung

Fehlerbehebung bei flackendem Kamerabild: Schirmung Pin 33
mit Massekontakt belegen

Ford Fahrzeuge mit 32 Pin Ford Stecker OEM Rueckfahrkamera
Belegung:
Pin 14: Video+
Pin 25: Video-

Fehlerbehebung bei flackendem Kamerabild: Pin 24 mit
Massekontakt belegen

Fuer folgende Fahrzeuge:

Alfa Romeo
Alfa 4C (960) 01/2014 - 08/2018
Alfa Romeo Giuletta (940) 10/2013 - 04/2016
Alfa Romeo Giuletta (940) 04/2016 - 12/2021
Alfa Romeo MiTo (955) 12/2013 - 08/2016
Alfa Romeo MiTo (955) 08/2016 - 08/2018

Citroen
Citroen Jumper (250) 05/2014 - 2024
Citoren Relay (250) 2014- 2024

Dodge
Dodge Durango 2014 - 2015
Dodge RAM Promaster 2014 - 2015
Dodge RAM Promaster City 2015 - 2021
Dodge Ram 2013 - 2018

Fiat
Fiat 500 (ZAF 312) 07/2015 - 2024
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat 500X (ZAF 334) 01/2015 - 08/2018
Fiat 500X (ZAF 334) 09/2018 - 2024
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZAF 250) 05/2014 -11/2021

Ford
Ford Fiesta (JHH) 06/2017 - 03/2022
Ford Fiesta (JHH) 03/2022 - 2024
Ford Transit (FAC/FAD) 06/2019 - 2024
Ford Transit Connect (PJ2) 06/2018 - 2024
Ford Transit Custom (FAC/FAD) 01/2018 - 06/2023
Ford Transit Custom (FAC/FAD) 07/2023 - 2024

Iveco
Iveco Daily 2019 - 2024

Jeep
Jeep Grand Cherokee (WK) 06/2013 - 12/2016
Jeep Renegade (BU) 10/2014 - 08/2018
Jeep Renegade (BU) 09/2018 - 10/2020

Opel
Opel Movano Cargo C (Y) 10/2021 - 2024

Peugeot
Peugeot Boxer (Y) 09/2014 - 2024

Fahrzeuge mit Hi-Connect OEM Touchscreen Geraet

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
