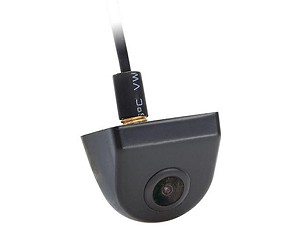

Rueckfahrkamera universal

Bauform: viereckig
Montageart: Unterbau

Mit Orientierungslinien / Spiegelungsfunktion

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang
beschaedigt die Kamera

Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
gruen: Orientierungslinien aktivieren/deaktivieren
weiss: Spiegelungsfunktion aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Kunststoff mit 8mm Gewinderohr Kabelfuehrung
Farbe: schwarz
Extras: Orientierungslinien ueber Jumper /
Spiegelungsfunktion ueber Jumper
Sensor Typ: 1/3 CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 728 x 488
Linse: 1,9mm / F 2.0
Lux: 0,3
Aufloesung: 600 TV lines
Linsenwinkel: diagonal 170
Blickwinkel: horizontal 103 vertikal 78 +5
Staub und Wassergeschuetzt: IP68
Anschluss: 4 Pin acv-Systemstecker(m) 5,2mm
Bertiebsspannung: +3V Gleichspannung
Versorgungsspannung: +12V / +24V Gleichspannung mit
Spannungswandler
Stromaufnahme: 200mA
Betriebstemperaturbereich: -30 C - 75 C
Aufbewahrungstemperatur: -40 C - 85 C
Abmessungen: L / B / H - 34,5mm / 33mm / 27,57mm

Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) 5,2mm
2 Jumper

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm

Verlaengerung 6,5m +/-:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera
/ Anschluss Rueckfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss
Karosseriemasse/GND an Kamera / Anschluss
Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) 10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehoer:

Rueckfahrkamera Kunststoffkeil 5 Winkel fuer 771000-6000
Artikel: 771000-6910

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m Artikel:
771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m Artikel:
771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m Artikel:
771000-6315
