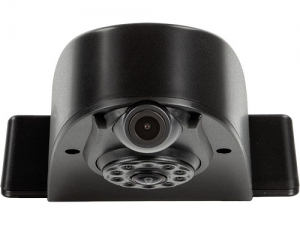

Rueckfahrkamera Dual View universal

Design: Transporter
Montageart: Dachmontage

Mit Nachtsichtfunktion / Blickwinkel verstellbar 20 / 2
Kameralinsen

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot: +12V geschaltet laststabil abgesichert Kamera 1
blau: Karosseriemasse direkt/GND Kamera 1
gelb : +12V geschaltet laststabil abgesichert Kamera 2
weiss: Karosseriemasse direkt/GND Kamera 2

Cinch(m) gelb: Video Kamera 1
Cinch(m) weiss: Video Kamera 2

Anschluss an Monitore mit 2 x Videoeingang

Anschluss an Monitore mit 1 x Videoeingang:
Videoumschaltung 2x Cinch(f) 1x Cinch(m) +12V geschaltet
Artikel: 771000-5008

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz
Extras: Nachtsichtfunktion / Blickwinkel 20 verstellbar /
2 Kameralinsen
Sensor Typ: 1/3 CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 572
Linse: 1,9mm / F 2.0
Min.Lux: 0 bei aktiver Nachtsichtfunktion
Aufloesung: 600TV lines
Blickwinkel Kamera 1: horizontal 105 +5 vertikal 75 +5
Blickwinkel Kamera 2: horizontal 48 +5 vertikal 34 +5
Staub und Wassergeschuetzt: IP68
Anschluss: 7 Pin Systemstecker(f)
Betriebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
Betriebstemperaturbereich: -20 C - 75 C
Aufbewahrungstemperatur: -40 C - 85 C
Abmessungen : L / B / H / - 205 mm / 128,5 mm / 55,4 mm

Anschlusskabel an der Kamera 60cm +/-:
7 Pin Systemstecker(m)

Verlaengerung 10m +/-:
7 Pin Systemstecker(m) / 7 Pin Systemstecker(f)

Anschlusskabel 20cm+/-:
7 Pin Systemstecker(m)
rot: Versorgungsspannung
blau: Masse/GDD
gelb: Versorgungsspannung
weiss: Masse/GND
Cinch(m) gelb: Video
Cinch(m) weiss: Video

Installationszubehoer:

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100
