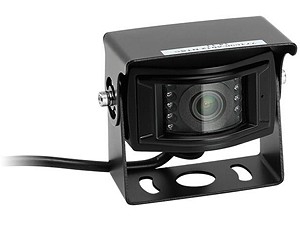

Rueckfahrkamera universal

Design: Transporter / Wohnmobil
Montageart: Anbau /Dachmontage

Mit Orientierungslinien / Nachtsichtfunktion / Weitwinkel
170 diagonal

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
gruen: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Metall
Farbe: schwarz
Extras: Orientierungslinien ueber Jumper / Nachtsichtfunktion
Sensor Typ: 1/4 CCD
Bildsystem: NTSC Farbe
Effektive Pixel: 728 x 512
Linse: 1,9mm / F 2.0
Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
Aufloesung: 600 TV lines
Linsenwinkel: diagonal 170
Blickwinkel: horizontal 113 vertikal 80 + 5
Staub und Wassergeschuetzt: IP68
Anschluss: 8 Pin Systemstecker(m) 7mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA bei aktiver Nachtsichtfunktion
Betriebstemperaturbereich: -20 C - 75 C
Aufbewahrungstemperatur: -40 C - 85 C
Abmessungen mit Halter: L / B / H / - 76mm / 60,39mm /
73,8mm

Anschlusskabel an der Kamera 3m +/-:
8 Pin Systemstecker(m) 7mm
1 Jumper

Anschlussadapter 20cm +/-:
8 Pin Systemstecker(f) 10mm 4 Pin acv-Systemstecker(m)
5,2mm

Verlaengerung 15m +/-:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera
/ Anschluss Rueckfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss
Karosseriemasse/GND an Kamera / Anschluss
Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) 10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehoer:

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m Artikel:
771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m Artikel:
771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m Artikel:
771000-6315
