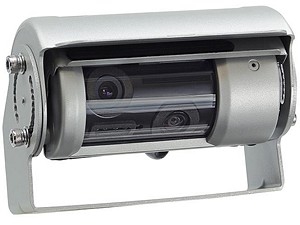

Rueckfahrkamera Dual View Shutter universal

Design: Transporter / Wohnmobil
Montageart: Anbau /Dachmontage

Mit 2 Kameralinsen / Kameraheizung / Wischerfunktion fuer
Kameralinsen / Nachtsichtfunktion / Mikrofon

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot: +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
gelb: +12V Trigger fuer Shutterfunktion auf/zu

Cinch(m) gelb: Video Kamera 1
Cinch(m) rot: Video Kamera 2
Cinch(m) weiss: Mikrofon Audio

Anschluss an Monitore mit 2 x Videoeingang

Anschluss an Monitore mit 1 x Videoeingang:
Videoumschaltung 2x Cinch(f) 1x Cinch(m) +12V geschaltet
Artikel: 771000-5008

Produktmerkmale Kamera:

Aufbau: Metall
Farbe: silber
Extras: 2 Kameralinsen / Kameraheizung / Wischerfunktion /
Nachtsichtfunktion / Mikrofon
Sensor Typ: 1/4 Sony CCD
Bildsystem: PAL Farbe
Effektive Pixel: 728 x 512
Linse: 1,9mm / F 2.0
Min.Lux: 0 bei aktiver Nachtsichtfunktion
Aufloesung: 480 TV lines
Linsenwinkel: 150 diagonal
Blickwinkel Kamera 1: horizontal 105 +5 vertikal 75 5
Blickwinkel Kamera 2: horizontal 48 +5 vertikal 34 +5
Staub und Wassergeschuetzt: IP68
Anschluss: 6 Pin Systemstecker(f)
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
Betriebstemperaturbereich: -20 C - 75 C
Aufbewahrungstemperatur: -40 C - 85 C
Abmessungen mit Halter: L / B / H / - 127,2mm / 91,82mm /
88,98mm

Anschlusskabel an der Kamera 90cm +/-:
6 Pin Systemstecker(m)

Verlaengerung 15m +/-:
6 Pin Systemstecker(f) / 6 Pin Systemstecker(m)
Stromleitung rot 3m +/- durchverkabelt: Anschluss
Rueckfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss
Karosseriemasse/GND an Kamera / Anschluss
Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 1,7m +/-:
6 Pin Systemstecker(f)
rot: Versorgungsspannung
schwarz: Masse/GND
gelb: Trigger
Cinch(m) gelb: Video
Cinch(m) rot: Video
Cinch(m) weiss: Audio

Installationszubehoer:

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100
