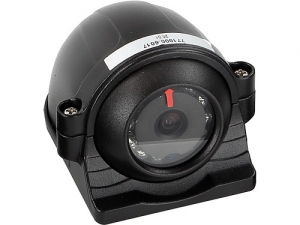

Seitenkamera universal

Bauform: rund
Montageart: Anbau

Verschiedene Installationsmoeglichkeiten / Nachtsichtfunktion

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot: +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Produktmerkmale Kamera:

Aufbau: Kunststoff / Metall
Farbe: schwarz
Extras: verschiedene Halter / Nachtsichtfunktion
Sensor Typ: 1/3 CCD
Bildsystem: NTSC Farbe
Effektive Pixel: 752 x 582
Linse: 2.8mm
Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
Nachtsicht: 10 Meter
Aufloesung: 600 TV lines
Blickwinkel: diagonal 130
Blickwinkel: horizontal 95 vertikal 65 +5
Staub und Wassergeschuetzt: IP68
Anschluss: 4 Pin Systemstecker(m)
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: max. 200mA bei eingeschalteter
Nachtsichtfunktion
Betriebstemperaturbereich: -30 C - 75 C
Aufbewahrungstemperatur: -40 C - 80 C
Abmessungen : L / B / H / - 89,5 mm / 63,4 mm / 61,4 mm

Anschlusskabel an der Kamera 1m +/-:
4 Pin Systemstecker(m)

Anschlussadapter 20cm +/-:
4 Pin Systemstecker(f) 4 Pin acv-Systemstecker(m) 5,2mm

Verlaengerung 6,5m +/-:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm
Stromleitung rot 3m +/- durchverkabelt
Masseleitung/GND schwarz 3m +/- durchverkabelt

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) 10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehoer:

Mulitkamera Interface:
Rueckfahrkamera Interface Multikamera Umschaltung
Artikel: 771000-6501

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m Artikel:
771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m Artikel:
771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m Artikel:
771000-6315
