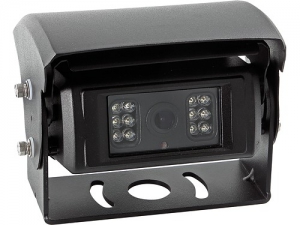

Rueckfahrkamera Shutter universal

Design: Transporter / Wohnmobil
Montageart: Anbau / Dachmontage

Mit automatischer Shutter Funktion / Kameraheizung /
Nachtsichtfunktion

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V +24V

Anschluss:
rot : +12V +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
gruen: +12V +24V Trigger fuer Shutterfunktion auf/zu

Cinch(m) gelb: Video

Produktmerkmale Kamera:

Aufbau: Metall
Farbe: schwarz
Extras: Automatische Shutter Funktion / Kameraheizung /
Nachtsichtfunktion
Sensor Typ: 1/3 CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 960 x 480
Linse: 2,8mm
Min. Lux: 0 Lux bei aktiver Nachtsichtfunktion
Nachtsicht: 10 Meter
Aufloesung: 520 TV lines
Linsenwinkel: diagonal 130
Blickwinkel: horizontal 100 vertikal 65 +5
Staub und Wassergeschuetzt: IP68
Anschluss: 4 Pin acv-Systemstecker 5,2mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V +24V Gleichspannung
Stromaufnahme: max. 200mA bei aktiver Nachtsichtfunktion
Betriebstemperaturbereich: -30 C - 75 C
Aufbewahrungstemperatur: -40 C - 85 C
Abmessungen: L / B / H - 120mm / 75mm / 100mm

Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) 5,2mm

Verlaengerung 15m +/-:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera
/ Anschluss Rueckfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss
Karosseriemasse/GND an Kamera / Anschluss
Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) 10mm
rot: Versorgungsspannung
schwarz: Masse/GND
gruen: Trigger
Cinch(m) gelb: Video

Installationszubehoer:

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m Artikel:
771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m Artikel:
771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m Artikel:
771000-6315
