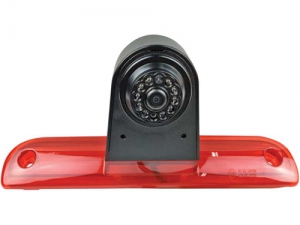

Rueckfahrkamera Citroen / Fiat / Opel / Peugeot

Citroen
Citroen Jumper (250) 10/2006 - 05/2014
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 10/2006 - 05/2014
Citroen Relay (250) 05/2014 - 2023

Fiat
Fiat Ducato (ZAF250) 06/2006 - 05/2014
Fiat Ducato (ZAF250) 05/2014 - 03/2021
Fiat Ducato (ZAF250) 11/2021 - 2023

Opel
Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot
Peugeot Boxer (Y) 02/2007 - 05/2014
Peugeot Boxer (Y) 05/2014 - 2023

Zum Austausch der OEM 3. Bremsleuchtenstreuscheibe bei
Fahrzeugen mit Innenausbau

Mit Orientierungslinien / Nachtsichtfunktion / Blickwinkel
verstellbar 20

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Fahrzeuge mit Innenausbau Wohnmobile/Werkstattwagen:
Montage durch Austausch der OEM Streuschreibe des
Bremslichts
Installation ohne Verschraubung durch den
Laderaum/Innenraum

Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Kabelschleife:
gruen: trennen/verbinden Orientierungslinien
aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz / rot
Extras: Orientierungslinien ueber Kabelschleife /
Nachtsichtfunktion / Blickwinkel verstellbar 20
Sensor Typ: 1/3 CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 572
Linse: 1,9mm / F 2.0
Min.Lux: 0 bei aktiver Nachtsichtfunktion
Aufloesung: 600 TV lines
Linsenwinkel: diagonal 160
Blickwinkel: horizontal 115 vertikal 75 +5
Staub und Wassergeschuetzt: IP68
Anschluss: 4 Pin Systemstecker(m)
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 150mA bei eingeschalteter Nachtsichtfunktion
Betriebstemperaturbereich: -30 C - 75 C
Aufbewahrungstemperatur: -40 C - 80 C
Abmessungen: OEM Bremsleuchte

Anschlusskabel an der Kamera 50cm +/-:
4 Pin Systemstecker(m)
1 Kabelschleife

Anschlussadapter 20cm +/-:
4 Pin Systemstecker(f) 4 Pin acv-Systemstecker(m) 5,2mm

Verlaengerung 15m +/-:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera
/ Anschluss Rueckfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss
Karosseriemasse/GND an Kamera / Anschluss
Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) 10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehoer:

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m Artikel:
771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m Artikel:
771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m Artikel:
771000-6315
