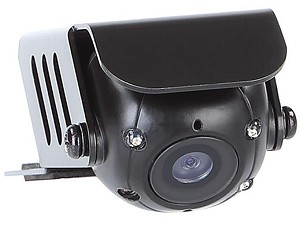

Rueckfahrkamera

Mercedes Vito/Viano (W639) 07/2003 - 07/2014

Fahrzeuge mit Heckklappe
Fahrzeuge mit Hecktueren Anpassungsarbeiten erforderlich

Zur Montage an der OEM 3.Bremsleuchte
Mit Orientierungslinien ueber Jumper

Hinweis:

Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb
geeignet

Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschaedigt die Kamera

Anschluss:
rot +12V geschaltet laststabil (abgesichert)
schwarz Masse/GND Karosserie direkt

Produktmerkmale Kamera:

Aufbau: Metall
Farbe: schwarz
Extras: Orientierungslinien ueber Jumper
Sensor Typ: 1/4 CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 720 x 576
Linse: 1,9mm / F 2.0
Min.Lux: 0 bei aktiver Nachtsichtfunktion
Aufloesung: 420 TV lines
Blickwinkel: 140
Blickwinkel: horizontal 115 vertikal 80 + 5
Staub und Wassergeschuetzt: IP68
Anschluss: 4 Pin Mini-Stecker 5.2 mm
Versorgungsspannung: 12Volt Gleichspannung + 10
Stromaufnahme: 60mA bei aktiver Nachtsichtfunktion
Betriebstemperaturbereich: -30 C - 75 C
Aufbewahrungstemperatur: -40 C - 80 C
Abmessungen: L / B / H - 29mm / 22mm / 24mm (ohne Halter)

Anschlusskabel an der Kamera:

1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper

6,5 Meter Verlaengerung inkl. 3 Meter Stromleitung zum
Anschluss am Rueckfahrlicht und Durchverkabelung bis zum
Anschlusskabel am Endgeraet

4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm

0,2 Meter Stromanschlusskabel inkl. Sicherung und
Videoanschlusskabel (RCA)

Installationszubehoer:

Kameraanschluss an Interfaces Schliesserrelais
elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht Rueckfahrkamera
Spannungsstabilisator Rueckfahrsignal: 771000-6100

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m: 771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m: 771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m: 771000-6315
