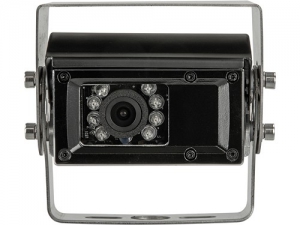

Rueckfahrkamera Shutter universal

Design: Transporter / Wohnmobil
Montageart: Anbau / Dachmontage

Mit Kameraheizung / Nachtsichtfunktion / automatischer
Shutter Funktion / Kamera Schutzabdeckung Edelstahl /
Kamera Halter Edelstahl / Kameragehaeuse Aluminium / Shutter
Aluminium

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot: +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
gelb: +12V Trigger fuer Shutterfunktion auf/zu

Cinch(m) gelb: Video
Cinch(m) rot/weiss: nicht belegt

Produktmerkmale Kamera:

Aufbau: Halter Edelstahl / Kameragehaeuse Aluminium /
Shutter Aluminium
Farbe: schwarz / silber
Extras: Automatische Shutter Funktion / Kameraheizung /
Nachtsichtfunktion / Kamera Schutzabdeckung
Sensor Typ: 1/3 SHARP CCD
Bildsystem: NTSC Farbe
Effektive Pixel: 752 x 582
Min. Lux: 0 Lux bei aktiver Nachtsichtfunktion
Nachtsicht: 10 Meter
Aufloesung: 600 TV lines
Blickwinkel: horizontal 100 vertikal 65 +5
Staub und Wassergeschuetzt: IP68
Anschluss: 6 Pin Systemstecker(m)
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: max. 300mA bei aktivem Shutter
Betriebstemperaturbereich: -20 C - 70 C
Aufbewahrungstemperatur: -40 C - 85 C
Abmessungen: L / B / H - 120mm / 75mm / 100mm

Anschlusskabel an der Kamera 90cm +/-:
6 Pin Systemstecker(m)

Verlaengerung 15m +/-:
6 Pin Systemstecker(f) / 6 Pin Systemstecker(m)
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera
/ Anschluss Rueckfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss
Karosseriemasse/GND an Kamera / Anschluss
Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 1,7m +/-:
6 Pin Systemstecker(f)
rot: +12V Versorgungsspannung
schwarz: Masse/GND
gelb: Trigger
Cinch(m) gelb: Video

Installationszubehoer:

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100
