Rueckfahrkamera Interface Fiat

Rueckfahrkamera Adapter werden zur Erhaltung der OEM
Rueckfahrkamera benoetigt.

Diese ermoeglichen den Anschluss einer werksseitig
vorgeruesteten Kamera an ein Nachruestgeraet mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das
Videosignal Cinch, eine Spannungsversorgung +6V/Masse fuer
die OEM Kamera und das +12V Rueckfahrsignal zur Verfuegung
oder dieses muss an geeigneter Stelle im Fahrzeug
angeschlossen werden.

Fahrzeuge mit einem 360 Kamerasystem oder Systeme mit
beweglichen Abstandslinien koennen unter Umstaenden nicht
kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters
mit dem OEM Anschluss zu pruefen.

Viele Nachruestgeraete muessen im Menue auf die Kamerafunktion
eingestellt werden.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

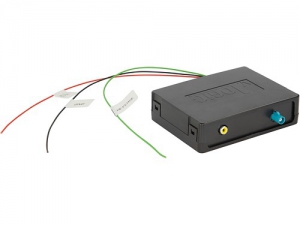

Anschluss: lose Kabel
Anschluss: OEM Kamera Fakra L(f) Fakra Z(m)
Anschluss: Rueckfahrkameraeingang Nachruestgeraet Cinch(f)
gelb

Anschluss:
rot: +12V Zuendungsstrom Klemme 15 abgesichert
schwarz: Masse Klemme 31
gruen: +12V Rueckfahrsignal Eingang

Kamerasignal:
Dipschalterstellung spannungsfrei anpassen

Kameratyp 1: Dipschalter 1 off / 2 off / 3 off
Kameratyp 2: Dipschalter 2 on / 2 off / 3 off

LED:
rot: Interface in Betrieb
gruen: Rueckfahrsignal aktiviert
blau: Kamerasignal Kameratyp gueltig

Fuer folgende Fahrzeuge:

Fiat Ducato (ZAF 250) 11/2021 - 2023
