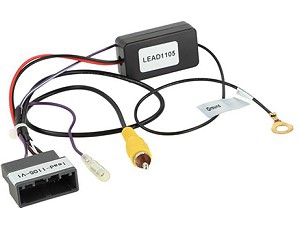

Rueckfahrkamera Adapter Honda

Rueckfahrkamera Adapter werden zur Erhaltung der OEM
Rueckfahrkamera benoetigt.

Diese ermoeglichen den Anschluss einer werksseitig
vorgeruesteten Kamera an ein Nachruestgeraet mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das
Videosignal Cinch, eine Spannungsversorgung +6V/Masse fuer
die OEM Kamera und das +12V Rueckfahrsignal zur Verfuegung
oder dieses muss an geeigneter Stelle im Fahrzeug
angeschlossen werden.

Fahrzeuge mit einem 360 Kamerasystem oder Systeme mit
beweglichen Abstandslinien koennen unter Umstaenden nicht
kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters
mit dem OEM Anschluss zu pruefen.

Viele Nachruestgeraete muessen im Menue auf die Kamerafunktion
eingestellt werden.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Anschluss: OEM Kamera Cinch(m) gelb

Anschluss:
lila/weiss: +12V Rueckfahrsignal Ausgang
schwarz: Masse Klemme 31

Kameraspeisespannung: +6V

Fahrzeuge mit abweichenden Steckerbelegungen:

Steckerbelegung zur Vermeidung von Fehlfunktionen oder
Defekten am Fahrzeug oder dem Nachruestgeraet vor Anschluss
pruefen

Kamera +6V Spannungsversorgung vor Installation auf
richtige Belegung mit OEM Geraet pruefen
Video +/- vor Installation auf richtige Belegung mit OEM
Geraet pruefen

Fuer folgende Fahrzeuge:

Honda CR-V (RE6) 03/2015 - 08/2018
Honda HR-V (RU) 05/2015 - 08/2018
Honda HR-V (RU) 10/2018 - 07/2021
Honda Jazz (GK) 09/2015 - 06/2020
