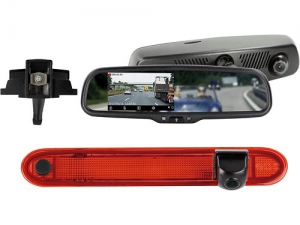

Rueckfahrkamera Spiegelmonitor Kit 3 Mercedes / Renault

Kamera zum Austausch der OEM 3. Bremsleuchtenstreuscheibe:
Orientierungslinien / verstellbarer Blickwinkel

Spiegel zum Austausch des OEM Innenspiegels:
Spiegelmonitor 4.3 im OEM Design / 1 Video Eingang / Front
Full HD Dash Cam / DVR Funktion

Fahrzeugspezifischer Halter Spiegelmonitor Mercedes/Renault

Hinweis:

acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang
beschaedigt die Kamera

Fahrzeuge mit Heckklappe
Fahrzeuge mit Hecktueren

Anschluss:
rot : +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
gruen: Orientierungslinien aktivieren/deaktivieren

Fuer folgende Fahrzeuge geeignet:

Mercedes
Mercedes Citan (W415) 01/2012 - 08/2021

Renault
Renault Kangoo (W) 03/2013 - 12/2020
Renault Kangoo Rapid (W) 03/2013 - 05/2021
Renault Kangoo Z.E. (W) 05/2013 - 05/2021

Produktmerkmale Kamera:

Aufbau: Kunststoff mit Metallhalter
Farbe: schwarz
Extras: Orientierungslinien ueber Jumper / verstellbarer
Blickwinkel
Sensor Typ: 1/4 CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 720 x 576
Linse: 1,9mm / F 2.0
Aufloesung: 420 TV lines
Linsenwinkel: diagonal 140
Blickwinkel: horizontal 115 vertikal 80 + 5
Staub und Wassergeschuetzt: IP68
Anschluss: 4 Pin acv-Systemstecker 5,2mm
Bertiebsspannung: +3V Gleichspannung
Versorgungsspannung: +12V / +24V Gleichspannung mit
Spannungswandler
Stromaufnahme: 60mA
Betriebstemperaturbereich: -30 C - 75 C
Aufbewahrungstemperatur: -40 C - 80 C
Abmessungen: OEM Bremslicht

Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) 5,2mm
1 Jumper

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm

Verlaengerung 6,5m +/-:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera
/ Anschluss Rueckfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss
Karosseriemasse/GND an Kamera / Anschluss
Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) 10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Produktmerkmale Monitor:

Aufbau: Kunststoff mit Metallhalter

Farbe: schwarz

Extras: Front Full HD Dash Cam / DVR Funktion /
selbstabdimmend / automatische Helligkeitsregelung fuer
Monitor / automatische Einschaltung ueber Trigger-Funktion

Eingaenge: 1 Video (Rueckfahrkamera)

Aufloesung: 480 x 272

Bildformat: 16:9

Helligkeit: 1000-1800 Lux

Video System: PAL/NTSC (automatische Erkennung)

Versorgungsspannung: 12Volt Gleichspannug

Stromaufnahme: max. 800mA

Betriebstemperaturbereich: -20 C bis +75 C

Aufbewahrungstemperatur: -40 C bis +85 C

Abmessungen: L / B / H / 270mm / 85mm / 50mm (ohne Halter)

Installationszubehoer:

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m Artikel:
771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m Artikel:
771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m Artikel:
771000-6315

Lieferumfang Kit:

Rueckfahrkamera Mercedes Citan/Renault Kangoo: 771190-9001
Spiegelmonitor 4.3 1 Video Eingang/HD Dash Cam/DVR
Funktion: 771000-6515
Fahrzeugspezifischer Halter Spiegelmonitor
Mercedes/Renault: 771000-6952
