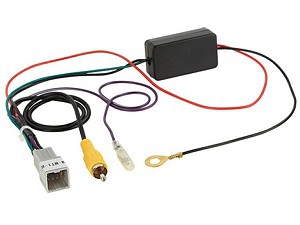

Rueckfahrkamera Adapter Fiat / Mitsubishi

Rueckfahrkamera Adapter werden zur Erhaltung der OEM
Rueckfahrkamera benoetigt.

Diese ermoeglichen den Anschluss einer werksseitig
vorgeruesteten Kamera an ein Nachruestgeraet mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das
Videosignal Cinch, eine Spannungsversorgung +6V/Masse fuer
die OEM Kamera und das +12V Rueckfahrsignal zur Verfuegung
oder dieses muss an geeigneter Stelle im Fahrzeug
angeschlossen werden.

Fahrzeuge mit einem 360 Kamerasystem oder Systeme mit
beweglichen Abstandslinien koennen unter Umstaenden nicht
kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters
mit dem OEM Anschluss zu pruefen.

Viele Nachruestgeraete muessen im Menue auf die Kamerafunktion
eingestellt werden.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

+6V Speisespannung

Anschluss: 8 Pin Mitsubishi Stecker
Anschluss: OEM Rueckfahrkamera Cinch(m) gelb Kameraeingang

schwarz: Masse Klemme 31
lila/weiss: +12V Rueckfahrsignalausgang

Fahrzeuge ohne +12V Rueckfahrsignalbelegung im 8 Pin Stecker:
lila/weiss: +12V Rueckfahrsignaleingang Rueckfahrlicht

Kameraspeisespannung: +6V

+6V Speisespannung vor Installation auf richtige Belegung
mit Werksgeraet durch Messen pruefen

Fuer folgende Anwendung:

Beibehaltung der OEM Rueckfahrkamera

Fuer folgende Fahrzeuge:

Fiat
Fiat Fullback (KT0T) 08/2016 - 07/2020

Mitsubishi
Mitsubishi ASX (GAO) 10/2012 -10/2016
Mitsubishi ASX (GAO) 11/2016 - 08/2019
Mitsubishi ASX (GAO) 09/2019 - 10/2021
Mitsubishi L200(KJ0T) 10/2015 - 08/2019
Mitsubishi L200 (KJ0T) 09/2019 - 10/2022
Mitsubishi Lancer (EVO X Limited Edition) 2015
Mitsubishi Outlander (CWO) 10/2012 - 10/2015
Mitsubishi Outlander (CWO) 10/2015 - 08/2018
Mitsubishi Outlander (CWO) 09/2019 - 03/2022
Mitsubishi Pajero (V80) 10/2014 - 08/2018
Mitsubishi Shogun 2013 - 2018

360 OEM Kamerasysteme unterstuetzt
Fahrzeuge mit 360 OEM Kamerasystem:
LFB Mitsubishi L200/Outlander 18Pin/20Pin Kamera/Amp
Artikel: 42smt012

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
