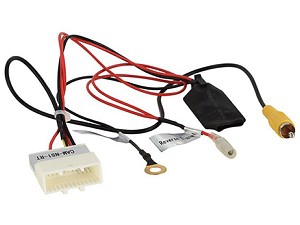

Rueckfahrkamera Interface Nissan

Rueckfahrkamera Adapter werden zur Erhaltung der OEM
Rueckfahrkamera benoetigt.

Diese ermoeglichen den Anschluss einer werksseitig
vorgeruesteten Kamera an ein Nachruestgeraet mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das
Videosignal Cinch, eine Spannungsversorgung +6V/Masse fuer
die OEM Kamera und das +12V Rueckfahrsignal zur Verfuegung
oder dieses muss an geeigneter Stelle im Fahrzeug
angeschlossen werden.

Fahrzeuge mit einem 360 Kamerasystem oder Systeme mit
beweglichen Abstandslinien koennen unter Umstaenden nicht
kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters
mit dem OEM Anschluss zu pruefen.

Viele Nachruestgeraete muessen im Menue auf die Kamerafunktion
eingestellt werden.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Anschluss: 24 Pin Nissan Stecker

Anschluss +6V Speisespannung vor Installation mit OEM
Geraet auf korrektes Pinning pruefen

Fahrzeuge mit Rueckfahrkamera
Fahrzeuge mit 360 OEM Kamerasystem und separater
Kameraumschaltung

Fahrzeuge ohne 360 OEM Kamerasystem gesteuert ueber das
OEM Geraet

rot: +12V Rueckfahrsignalausgang
schwarz: Masse Klemme 31

Fuer folgende Anwendung:

Beibehaltung der OEM Rueckfahrkamera

Fuer folgende Fahrzeuge geeignet:

Nissan Navara (D40) 04/2010 - 08/2015
Nissan Note (E11) 01/2009 - 08/2013
Nissan Note (E12) 10/2013 - 12/2016
Nissan Pathfinder (R51) 04/2010 - 08/2015
Nissan Qashqai (J10) 03/2010- 10/2014
Nissan X-Trail (T31) 10/2010 - 06/2014

geaenderte Belegung mit OEM Geraet ueberpruefen:

Pin 21: Masse Speisespannung
Pin 22: +6V Speisespannung
Pin 15: Video -
Pin 16: Video +

Rueckfahrsignal: gelb

Frontkameraumschaltung nicht verfuegbar
Kamerasteuergeraet unter Fahrersitz

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
