Rueckfahrkamera Adapter Suzuki

Rueckfahrkamera Adapter werden zur Erhaltung der OEM
Rueckfahrkamera benoetigt.

Diese ermoeglichen den Anschluss einer werksseitig
vorgeruesteten Kamera an ein Nachruestgeraet mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das
Videosignal Cinch, eine Spannungsversorgung +6V/Masse fuer
die OEM Kamera und das +12V Rueckfahrsignal zur Verfuegung
oder dieses muss an geeigneter Stelle im Fahrzeug
angeschlossen werden.

Fahrzeuge mit einem 360 Kamerasystem oder Systeme mit
beweglichen Abstandslinien koennen unter Umstaenden nicht
kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters
mit dem OEM Anschluss zu pruefen.

Viele Nachruestgeraete muessen im Menue auf die Kamerafunktion
eingestellt werden.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

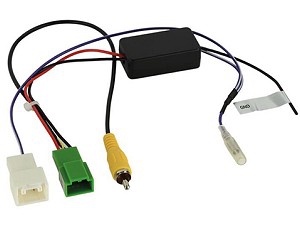

Anschluss: 5 Pin / 4 Pin Suzuki Stecker
Anschluss: OEM Rueckfahrkamera Cinch(m) gelb
Rueckfahrkamera Eingang Nachruestgeraet

Fahrzeuge mit OEM Rueckfahrkamera

Anschluss:
schwarz: Masse Klemme 31
lila/weiss: +12 V Rueckfahsignal Ausgang Nachruestgeraet
Rueckfahrsignal Eingang

Kameraspeisespannung: +6V

+6V Speisespannung vor Installation auf richtige Belegung
mit Werksgeraet durch Messen pruefen

Abhaengig vom verbauten Nachruestgeraet Kamarabild nicht
verfuegbar:
Anschluss eines zusaetzlichen Massekontakts am
Cinch-Aussenleiter

Fuer folgende Fahrzeuge:

Suzuki Ignis (MF) 01/2017 - 04/2021
Suzuki Ignis (MF) 04/2021 - 2023
Suzuki Jimny (GJ) 10/2018 - 09/2020
Suzuki Jimny NFZ (GJ) 04/2021 - 2023
Suzuki Swift (AZ) 04/2017 - 2023
Suzuki SX4 S-Cross (JY) 10/2013 - 10/2016
Suzuki SX4 S-Cross (JY) 10/2016 - 12/2021
Suzuki Vitara (LY) 04/2015 - 08/2018
Suzuki Vitara (LY) 10/2018 - 2023

Fahrzeuge mit Garmin OEM Navigation 1 Drehregler links

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
