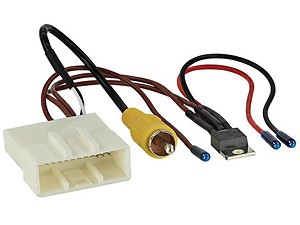

Rueckfahrkamera Adapter Toyota

Rueckfahrkamera Adapter werden zur Erhaltung der OEM
Rueckfahrkamera benoetigt.

Diese ermoeglichen den Anschluss einer werksseitig
vorgeruesteten Kamera an ein Nachruestgeraet mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das
Videosignal Cinch, eine Spannungsversorgung +6V/Masse fuer
die OEM Kamera und das +12V Rueckfahrsignal zur Verfuegung
oder dieses muss an geeigneter Stelle im Fahrzeug
angeschlossen werden.

Fahrzeuge mit einem 360 Kamerasystem oder Systeme mit
beweglichen Abstandslinien koennen unter Umstaenden nicht
kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters
mit dem OEM Anschluss zu pruefen.

Viele Nachruestgeraete muessen im Menue auf die Kamerafunktion
eingestellt werden.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Anschluss: 24 Pin Toyota Stecker
Anschluss: OEM Rueckfahrkamera Cinch(m) gelb
Kameraeingang

Fahrzeuge mit OEM Rueckfahrkamera

Fahrzeuge ohne 360 OEM Kamerasystem

Anschluss:
rot: +12V Zuendungsstrom Klemme 15 laststabil abgesichert
schwarz: Masse Klemme 31
braun: +12V Rueckfahrsignal Ausgang

Kameraspeisespannung: +6V

+6V Speisespannung vor Installation auf richtige Belegung
durch Messen mit Werksgeraet pruefen

Fuer folgende Fahrzeuge:

Toyota Auris (E15) 03/2010 - 01/2013
Toyota Avensis (T27) 01/2012 - 06/2015
Toyota Camry (XV50) 2014 - 2019
Toyota Corolla (E170) 04/2014 - 12/2016
Toyota Corolla (E170) 12/2014 - 12/2018
Toyota GT86 (ZN) 01/2017 - 06/2020
Toyota Highlander 2014 - 2020
Toyota Hilux (N25) 12/2011 - 08/2016
Toyota Hilux (AN1P) 11/2016 - 09/2020
Toyota Landcruiser (J15) 10/2013 - 12/2017
Toyota Landcruiser (J15) 01/2018 - 07/2019
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018
Toyota Sequoia 2014 - 2017
Toyota Sienna 2014 - 2020
Toyota Tacoma 2014 - 2022
Toyota Tundra 2014 - 2021
Toyota Verso (AR2) 04/2009 - 01/2013
Toyota Verso (AR2) 04/2013 - 06/2018
Toyota Yaris (XP13) 11/2011 - 08/2014
Toyota Yaris (XP13) 09/2014 - 03/2017
Toyota Yaris (XP13) 04/2017 - 08/2020

Fahrzeuge mit 360 OEM Kamerasystem LFB Toyota diverse
Fahrzeuge 10Pin/6Pin/28Pin//24Pin Artikel: 42sty019
