Rueckfahrkamera Adapter VW

Rueckfahrkamera Adapter werden zur Erhaltung der OEM
Rueckfahrkamera benoetigt.

Diese ermoeglichen den Anschluss einer werksseitig
vorgeruesteten Kamera an ein Nachruestgeraet mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das
Videosignal Cinch, eine Spannungsversorgung +6V/Masse fuer
die OEM Kamera und das Rueckfahrsignal zur Verfuegung.

Fahrzeuge mit einem 360 Kamerasystem oder Systeme mit
beweglichen Abstandslinien koennen unter Umstaenden nicht
kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters
mit dem OEM Anschluss zu pruefen.

Viele Nachruestgeraete muessen im Menue auf die Kamerafunktion
eingestellt werden.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

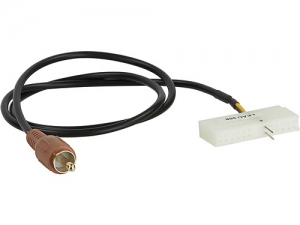

Anschluss: 52 Pin Quadlock MQS Steckleiste
Anschluss: OEM Rueckfahrkamera Cinch(m) braun

MQS Stecker B blau:
Pin 6: Video+
Pin 12: Video-

Fuer folgende Fahrzeuge:

Seat
Seat Alhambra II (7N) MJ 2016 - 2021
Seat Arona MJ 2018 - 2021
Seat Ateca (KH7) MJ 2017 - 2021
Seat Ibiza (6P) 2015 - 2017
Seat Ibiza (6F) 2017 - 2021
Seat Leon III (5F) MJ 2013 - 2020
Seat Toledo IV (KG) MJ 2016 - 2019

Skoda
Skoda Fabia III (NJ) MJ 2014 - 2021
Skoda Karoq (NU7) MJ 2018 - 2021
Skoda Kodiaq (NS7) MJ 2017 - 2021
Skoda Octavia 3 (5E) MJ 2012 - 2020
Skoda Rapid (NH1) MJ 2016 - 2019
Skoda Superb 3 (3V) MJ 2015 - 2020
Skoda Yeti MJ 2015 - 2017

VW
VW Amarok MJ 2017 - 2021
VW Arteon (3H) MJ 2018 - 2021
VW Beetle (5C) MJ 2015 - 2019
VW Caravelle 2015 - 2019
VW Crafter (SZ/SY) MJ 2017 - 2021
VW Caddy (2K) MJ 2016 - 2021
VW Golf VII MJ 2012 - 2020
VW Golf VII Sportsvan MJ 2014 - 2020
VW Multivan (T6) MJ 2015 - 2019
VW Passat (B8) MJ 2016 - 2021
VW Polo5 (6C) MJ 2014 - 2017
VW Polo6 (AW1) MJ 2018 - 2021
VW Scirocco 3 (13) MJ 2016 - 2017
VW Sharan (7N) MJ 2016 - 2021
VW T6 2015 - 2015 - 2019
VW T6.1 2019 - 2021
VW T-Cross (C1) 04/2019 - 2021
VW T-Roc (A11) MJ 2018 - 2021
VW Tiguan III (AD1) MJ 2016 - 2021
VW Touran (5T) MJ 2016 - 2021

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
