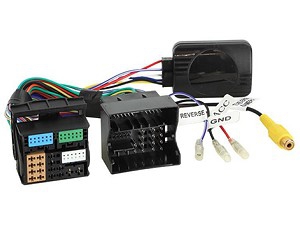

Bildeinspeisung Rueckfahrkamera

Seat/Skoda/VW MIB/MIB2

Dieses Interface ermoeglicht das Einspeisen einer
Rueckfahrkamera in das Werks-Infotainmentsystem des Fahrzeugs

Plug und Play Interface
Rueckfahrkamera Integration in das Werks-Infotainment
Rueckfahrkamera-Eingang (nur NTSC-Kameras)
Automatische Umschaltung auf
Nachruest-Rueckfahrkamera-Eingang beim Einlegen des
Rueckwaertsgangs (Kodierung des Fahrzeugs notwendig)
Stromversorgungsausgang fuer Rueckfahrkamera (max. 180mA)

Hinweis:

Fahrzeuge mit OEM-OPS (optische Park-Abstandsanzeige)

Verschiedene VW Composite Media Geraete nicht kompatibel

Codierung des Werkssystems auf Rueckfahrkamera erforderlich
(siehe BDA)
Codierung vor Installation von Kamera und Interface
durchfuehren

Spannungsversorgung Rueckfahrkamera ueber das Interface
erforderlich (siehe BDA)

Fuer folgende Werksgeraete:

Seat

MIB STD2 PQ/+NAV
Media System Plus
1x SD-Slot vertikal links oder je 1x SD-Slot vertikal links
und rechts des 6.33 Zoll Monitors

MIB/MIB2 High/Standard
Navigationssystem Plus
Media System Plus
6.5 Zoll oder 8 Zoll Monitor

Skoda

MIB STD2 PQ +/NAV
Bolero
Amundsen
1x SD-Slot vertikal links oder je 1x SD-Slot vertikal links
und rechts des 6.33 Zoll Monitors

MIB/MIB2
High/Columbus
Standard Bolero
Standard Amundsen
5.8 Zoll, 6.5 Zoll or 8 Zoll monitor

VW

MIB STD2 PQ/+NAV
Composition Media
Discover Media
1x SD-Slot vertikal links oder je 1x SDSlot vertikal links
und rechts und CDLaufwerk oberhalb des 6.33 Zoll Monitors

MIB/MIB2
High/Discovery Pro
Standard Composition Media
5.8 Zoll, 6.5 Zoll, 8 Zoll oder 9.2 Zoll Monitor

Fuer folgende Fahrzeuge:

Seat
Seat Alhambra II (7N) MJ 2016 - 2021
Seat Arona MJ 2018 - 2021
Seat Ateca (KH7) MJ 2017 - 2021
Seat Ibiza (6P) 2015 - 2017
Seat Ibiza (6F) 2017 - 2021
Seat Leon III (5F) MJ 2013 - 2020
Seat Toledo IV (KG) MJ 2016 - 2019

Skoda
Skoda Fabia III (NJ) MJ 2014 - 2021
Skoda Karoq (NU7) MJ 2018 - 2021
Skoda Kodiaq (NS7) MJ 2017 - 2021
Skoda Octavia 3 (5E) MJ 2012 - 2020
Skoda Rapid (NH1) MJ 2016 - 2019
Skoda Superb 3 (3V) MJ 2015 - 2020
Skoda Yeti MJ 2015 - 2017

VW
VW Amarok MJ 2017 - 2021
VW Arteon (3H) MJ 2018 - 2021
VW Beetle (5C) MJ 2015 - 2019
VW Caravelle 2015 - 2019
VW Crafter (SZ/SY) MJ 2017 - 2021
VW Caddy (2K) MJ 2016 - 2021
VW Golf VII MJ 2012 - 2020
VW Golf VII Sportsvan MJ 2014 - 2020
VW Multivan (T6) MJ 2015 - 2019
VW Passat (B8) MJ 2016 - 2021
VW Polo5 (6C) MJ 2014 - 2017
VW Polo6 (AW1) MJ 2018 - 2021
VW Scirocco 3 (13) MJ 2016 - 2017
VW Sharan (7N) MJ 2016 - 2021
VW T6 2015 - 2015 - 2019
VW T6.1 2019 - 2021
VW T-Cross (C1) 04/2019 - 2021
VW T-Roc (A11) MJ 2018 - 2021
VW Tiguan III (AD1) MJ 2016 - 2021
VW Touran (5T) MJ 2016 - 2021

nicht kompatibel zu Composition Media mit folgenden
Teile-Nummern:
3Q0035812
3Q0035819, 3Q0035819A, 3Q0035819B, 3Q0035819C
3Q0035820, 3Q0035820A, 3Q0035820B, 3Q0035820C
5G0035812
5G0035819, 5G0035819A, 5G0035819B, 5G0035819C
5G0035820, 5G0035820A, 5G0035820B, 5G0035820C

Der Buchstabe am Ende gibt lediglich die Software Version
der Head-Unit
wieder.
Neuere Versionen koennen ebenfalls nicht kompatibel sein.

Entscheidend sind nur die letzten 6 Zahlen der Teilenummern.

Die Teilenummer des Geraets kann auf dem Display angezeigt
werden:
Menue-Taste- Setup- System-Information- Teilenummer Geraet
