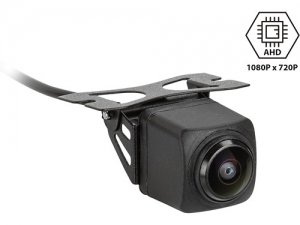

Rueckfahrkamera AHD universal
Frontkamera AHD universal

Bauform: eckig
Montageart: Unterbau / Anbau

Mit 230 Blickwinkel diagonal / Orientierungslinien /
Spiegelungsfunktion / IP69K

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
gruen: Orientierungslinien aktivieren/deaktivieren
weiss: Spiegelungsfunktion aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Kunststoff mit verstellbarem Metallhalter
Farbe: schwarz
Extras: 230 Blickwinkel diagonal / Orientierungslinien /
Spiegelungsfunktion / IP69K
Sensor Typ: 1/2,8 AHD
Bildsystem: NTSC Farbe
Effektive Pixel: 1080 x 720
Linse: mm / F
Lux: 0,03
Aufloesung: TV lines
Linsenwinkel: diagonal 230
Blickwinkel: horizontal 180 vertikal 140 +5
Staub und Wassergeschuetzt: IP69K
Anschluss: 4 Pin acv-Systemstecker 5,2mm
Betriebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 100mA
Betriebstemperaturbereich: -30 C - 80 C
Aufbewahrungstemperatur: -40 C - 85 C
Abmessungen: L / B / H - 23mm / 23mm / 26mm

Anschlusskabel an der Kamera 1m+/-:
4 Pin acv-Systemstecker(m) 5,2mm
2 Jumper

Verlaengerung 6,5m +/-:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera
/ Anschluss Rueckfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss
Karosseriemasse/GND an Kamera / Anschluss
Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) 10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehoer:

Frontkamera Umschaltung:
Rueckfahrkamera Interface Frontkamera Umschaltung
Artikel: 771000-6500
Rueckfahrkamera Interface Multikamera Umschaltung
Artikel: 771000-6501

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m Artikel:
771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m Artikel:
771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m Artikel:
771000-6315
