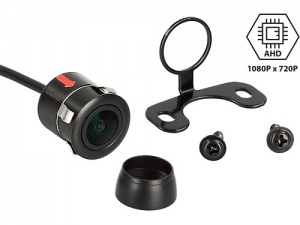

Rueckfahrkamera AHD universal Mini

Bauform: rund 18,5 mm / 20,5 mm
Montageart: Unterbau / Aufbau / Einbau

Mit Orientierungslinien / IP69K / diagonal 210

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang
beschaedigt die Kamera

Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
gruen: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Kunststoff / Metall mit Fluegelhalter
Farbe: schwarz
Extras: Orientierungslinien ueber Jumper / verschieden
Montagemoeglichkeiten
Sensor Typ: 1/2,8 AHD
Bildsystem: NTSC Farbe
Effektive Pixel: 1080 x 720
Linse: mm / F
Lux: 0,03
Aufloesung: TV lines
Linsenwinkel: diagonal 210
Blickwinkel: horizontal 170 vertikal 120 + 5
Staub und Wassergeschuetzt: IP69K
Anschluss: 4 Pin acv-Systemstecker(m) 5,2mm
Bertiebsspannung: +3V Gleichspannung
Versorgungsspannung: +12V / +24V Gleichspannung mit
Spannungswandler
Stromaufnahme: 100mA
Betriebstemperaturbereich: -30 C - 75 C
Aufbewahrungstemperatur: -40 C - 85 C
Masse: Durchmesser 18,5 mm / 20,5 mm

Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) 5,2mm
1 Jumper

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm

Verlaengerung 6,5m +/-:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera
/ Anschluss Rueckfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss
Karosseriemasse/GND an Kamera / Anschluss
Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) 10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehoer:

Rueckfahrkamera Kunststoffkeil 5 Winkel fuer 771000-6000
Artikel: 771000-6910

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m Artikel:
771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m Artikel:
771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m Artikel:
771000-6315
