CAN-Bus Kit BMW

Strom/Lautsprecher ISO
Antenne ISO

Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus
gesteuerten Fahrzeug gegen ein Nachruestradio ersetzt werden
soll, wird ein spezifischer CAN Bus Adapter benoetigt.

Spezifische wie universelle CAN Bus Adapter wandeln
relevante digitale Daten des jeweiligen
fahrzeugspezifischen Datenbusses in analoge Signale um.

Je nach Adapter werden verschiedene Signale bzw.
Komfortfunktionen wie Zuendungsplus, Beleuchtung,
Rueckwaertsgangsignal oder auch ein Geschwindigkeitssignal
ausgelesen und analog fuer verschiedene Nachruestloesungen
bereitgestellt.

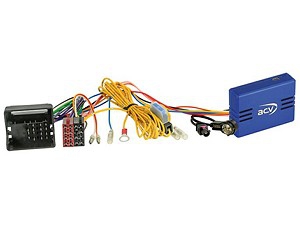

Bitte vergleichen Sie die abgebildeten Stecker des Adapters
mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen und
Fahrzeugeinstellungen auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock BMW Stecker
Anschluss: Fakra(m) ISO(m)

Ausgaenge:

rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckwaertsgang 1,5A max.

rot: +12V Dauerstromanschluss Klemme 30 Batterie abgesichert

Fuer folgende Fahrzeuge geeignet:

BMW 1er (E81/82/87/88) 03/2004 - 10/2013
BMW 3er (E90/91/92) 03/2005 - 10/2013

Folgende Signale werden zur Verfuegung gestellt:

Zuendung
Beleuchtung
Rueckwaertsgang
Speedpulse
