CAN-Bus Kit Mercedes / VW

ISO /10 Pol ISO / Mini-ISO ISO
Antenne DIN

Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus
gesteuerten Fahrzeug gegen ein Nachruestradio ersetzt werden
soll, wird ein spezifischer CAN Bus Adapter benoetigt.

Fahrzeugspezifische wie universelle CAN Bus Adapter wandeln
relevante digitale Daten des jeweiligen
fahrzeugspezifischen Datenbusses in analoge Signale um.

Je nach Adapter werden verschiedene Signale bzw.
Komfortfunktionen wie Zuendungsplus, Beleuchtung,
Rueckwaertsgangsignal oder auch ein Geschwindigkeitssignal
ausgelesen und analog fuer verschiedene Nachruestloesungen
bereitgestellt.

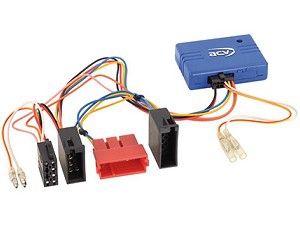

Bitte vergleichen Sie die abgebildeten Stecker des Adapters
mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen und
Fahrzeugeinstellungen auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN-Bus

Anschluss: ISO / Mini ISO / 10 Pol ISO Mercedes
Anschluss: OEM Antenne ISO(m) DIN(m)

Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Geraet
Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation

Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Geraet

Fahrzeuge Mercedes / VW mit Radiovorbereitung Anschluss
und Belegung vor Installation mit OEM Geraet pruefen:

Fahrzeuge mit abweichenden Komfort-Innenraum CAN Bus
Anschluss:
braun-rot verdrillt: CAN high
braun verdrillt: CAN low

CAN Bus an CAN Bus Verteiler Schwellerleiste
CAN Bus an Klimatronik
CAN Bus in Mini ISO Stecker: Pin 1 Can low / Pin 2 Can high
CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN High / Pin 6
CAN low
CAN Bus in 18 Pin AMP Stecker: Pin 8 CAN low / Pin 9 CAN
high / nicht Robert-Bosch CAN

OEM Geraete mit ISO Blockanschluss:
ISO Verlaengerung Lautsprecher 10cm Artikel: 1322-02

Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM
Soundsystem ohne D2B OEM Soundsystem:
Aktivsystemadapter verschiedene Fahrzeuge ISO ISO
Artikel: 13-1190-50

Fuer folgende Fahrzeuge geeignet:

Mercedes A-Klasse (W169) 10/2004 - 04/2012
Mercedes A-Klasse (C169) 11/2004 - 07/2011
Mercedes B-Klasse (T245) 06/2005 - 06/2011
Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
Mercedes E-Klasse (W210) 06/1999 - 12/2002
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckfahrssignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum fuehren zum
Erloeschen der Garantie des Produktes
