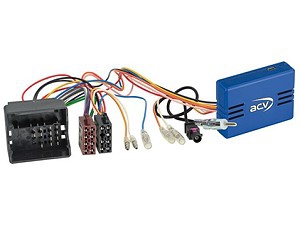

CAN-Bus Kit Mercedes / Smart / VW

Strom/Lautsprecher ISO
Antenne DIN

Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus
gesteuerten Fahrzeug gegen ein Nachruestradio ersetzt werden
soll, wird ein spezifischer CAN Bus Adapter benoetigt.

Spezifische wie universelle CAN Bus Adapter wandeln
relevante digitale Daten des jeweiligen
fahrzeugspezifischen Datenbusses in analoge Signale um.

Je nach Adapter werden verschiedene Signale bzw.
Komfortfunktionen wie Zuendungsplus, Beleuchtung,
Rueckwaertsgangsignal oder auch ein Geschwindigkeitssignal
ausgelesen und analog fuer verschiedene Nachruestloesungen
bereitgestellt.

Bitte vergleichen Sie die abgebildeten Stecker des Adapters
mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen und
Fahrzeugeinstellungen auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock Mercedes
Anschluss: OEM Antenne Fakra(m) DIN(m)

Fahrzeuge Mercedes mit Audio 20 2-DIN OEM Geraet
Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2.5 OEM
Navigation
Fahrzeuge Mercedes Sprinter (W907/W910) mit Browse 1-DIN
OEM Geraet
Fahrzeuge Mercedes Sprinter (W907/W910) mit
Radiovorbereitung
Fahrzeuge Mercedes Citan 420 (W420) mit Browse 1-DIN OEM
Geraet

Fahrzeuge Smart For Four mit C omand OEM Navigation 40 Pin
Quadlock

Fahrzeuge VW Crafter mit 2-DIN OEM Geraet
Fahrzeuge VW Crafter mit 2-DIN OEM Navigation

Fahrzeuge ohne Radiovorbereitung
Fahrzeuge ohne 1-DIN OEM Geraet

Fahrzeuge Mercedes Sprinter/V-Klasse mit E-Call:
E-Call Aufrechterhaltung Mercedes Sprinter/V-Klasse lose
Artikel: 1424-27-0

Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem:
Aktivsystemadapter Mercedes/Porsche MOST Cinch ISO
Artikel: 13-1190-52-1
Aktivsystemadapter Mercedes diverse Fahrzeuge MOST Cinch
Artikel: 13-1190-53-1

Fahrzeuge mit OEM Rueckfahrkamera:
Rueckfahrkamera Adapter Fakra(m) Cinch(m) OEM Kamera
Artikel: 771000-2011

Fuer folgende Fahrzeuge geeignet:

Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011
Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015
Mercedes Citan 420 (W420) 10/2021 - 2023
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 - 03/2013
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008
Mercedes M-Klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Sprinter (W907/W910) 06/2018 - 12/2020 /
Mercedes Sprinter (W907/W910) 11/2019 - 2023 /
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Mercedes Vito (V447) 10/2014 - 02/2019 /
Mercedes Vito (V447) 05/2019 - 2023 /

Smart
Smart For Four (W454) 01/2004 - 04/2007

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Folgende Signale werden zur Verfuegung gestellt:

rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckwaertssignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal

Fahrzeuge mit E-Call Artikel: 1424-27-0
Fahrzeuge mit +12V Dauerstrom Abschaltfunktion +12V
Dauerstromanschluss Klemme 30 Batterie abgesichert
Uhrzeiteinstellung nicht unterstuetzt Fahrzeug Audio 20
OEM Geraet codieren

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum fuehren zum
Erloeschen der Garantie des Produktes
