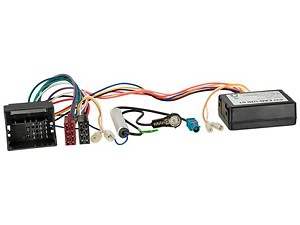

CAN-Bus Kit Opel / Renault Quadlock -
Strom + Lautsprecher (ISO) + ISO Antennenanschluss

Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus
gesteuerten Fahrzeug gegen ein Nachruestradio ersetzt werden
soll, wird ein spezifischer CAN Bus Adapter benoetigt.
Spezifische wie universelle CAN Bus Adapter wandeln
relevante digitale Daten des jeweiligen
fahrzeugspezifischen Datenbusses in analoge Signale um. Je
nach Adapter werden verschiedene Signale bzw.
Komfortfunktionen wie Zuendplus, Beleuchtung,
Rueckwaertsgangsignal oder auch ein Geschwindigkeitssignal
ausgelesen und analog fuer verschiedene Nachruestloesungen
bereitgestellt.

Unser Support Team hilft gerne bei der Auswahl.

02431-9645-96

support acvgmbh.de



Hinweis:
CAN-Bus Anschluss: Quadlock
Antenne: Fakra Phantomspeisung ISO
Fahrzeuge mit CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD
90 OEM Geraet

Fahrzeugeinstellungen nicht unterstuetzt

Fahrzeuge Opel Corsa D (S07) 10/2006 - 08/2014
Fahrzeugeinstellungen unterstuetzt Lenkstock Wischerhebel

Fahrzeuge Opel Corsa D (S07) 10/2006 - 08/2014 mit
Interfaceausfall nach laengerer Betriebszeit:

1: OEM Geraet anschliessen
2: CAN Bus Ruhe herstellen
3: CAN Bus Alternativabgriff 32 Pin OEM Displaystecker
Can High / Can Low Pin 20 / Pin 23
4: CAN Bus Alternativabgriff Komfort-CAN an Klimatronik
Fuer folgende Fahrzeuge geeignet: Opel
Opel Antara (L-A) 11/2006 - 11/2010
Opel Antara (L-A) 01/2011 - 03/2015
Opel Agila A (H00) 06/2003 - 10/2007
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Combo (C) 10/2004 - 09/2011
Opel Corsa C (X01) 07/2003 - 07/2006
Opel Corsa D (S07) 10/2006 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum I (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011
Opel Zafira B (A-H) 07/2005 - 06/2010
Opel Zafira B (A-H) 02/2008 - 12/2014

Nissan
Nissan Primastar (X83) 09/2006 - 01/2011 Folgende Signale
werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckfahrsignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal
grau: keine Funktion

Fahrzeuge mit mit trapezfoermigem OEM Geraet

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
