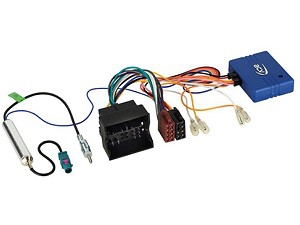

CAN-Bus Kit AUDI / MAN /SEAT / SKODA / VW

52 Pin Quadlock ISO Strom/Lautsprecher
Antenne ISO

Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus
gesteuerten Fahrzeug gegen ein Nachruestradio ersetzt werden
soll, wird ein spezifischer CAN Bus Adapter benoetigt.

Fahrzeugspezifische wie universelle CAN Bus Adapter wandeln
relevante digitale Daten des jeweiligen
fahrzeugspezifischen Datenbusses in analoge Signale um.

Je nach Adapter werden verschiedene Signale bzw.
Komfortfunktionen wie Zuendungsplus, Beleuchtung,
Rueckwaertsgangsignal oder auch ein Geschwindigkeitssignal
ausgelesen und analog fuer verschiedene Nachruestloesungen
bereitgestellt.

Bitte vergleichen Sie die abgebildeten Stecker des Adapters
mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen und
Fahrzeugeinstellungen auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 52 Pin Quadlock VAG Stecker
Anschluss: OEM Antenne Fakra(m) +12V Phantomspeisung
DIN(m)

Fahrzeuge Seat / Skoda / VW mit MIB PQ Plattform
Fahrzeuge mit +12V Antennenanlage

Speisespannung OEM Antenne vor Intallation mit OEM Geraet
pruefen:

OEM Antenne +8,5V optional:
Antennenadapter Fakra(m)(doppelt) DIN(m) 8,5V Artikel:
1524-29-0

Fahrzeugeinstellungen nicht unterstuetzt
E-Call nicht unterstuetzt

Fahrzeuge MAN / Seat / Skoda / VW E-Call:
E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock
Artikel: 1424-28

Fahrzeuge MAN / Seat / Skoda / VW mit Rueckfahrkamera:
Rueckfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ
Artikel: 771324-1037

Fuer folgende Fahrzeuge geeignet:

Audi
Audi A1 (8X) 07/2010 - 11/2014
Audi A1 (8X) 11/2014 - 04/2018
Audi A3 (8V) 02/2013 - 05/2016
Audi A3 (8V) 07/2016 - 03/2020
Audi Q3 (8U) 10/2011 - 11/2014
Audi Q3 (8U) 02/2015 - 08/2018

MAN
MAN TGE 04/2017 - 2023

Seat
Seat Alhambra (7N) 06/2015 - 01/2022
Seat Arona (KJ) 11/2017 - 06/2021
Seat Ateca (5FP) 08/2016 - 08/2020
Seat Ateca (5FP) 08/2020 - 2023
Seat Ibiza (6P) 07/2015 - 04/2017
Seat Ibiza (KJ) 07/2017 - 03/2021
Seat Mii (AA) 05/2015 - 04/2018
Seat Mii (AA) 01/2020 - 02/2021
Seat Leon (5F) 11/2012 - 12/2016
Seat Leon (5F) 11/2016 - 01/2020
Seat Toledo (NH) 03/2013 - 08/2018

Skoda
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Fabia III (5J) 11/2014 - 08/2018
Skoda Fabia III (5J) 08/2018 -05/2021
Skoda Karoq (NU) 11/2017 - 11/2021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia III (5E) 02/2013 - 12/2016
Skoda Octavia III (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
Skoda Superb (3V) 06/2015 - 06/2019
Skoda Yeti (5L) 10/2013 - 07/2017

VW
VW Amarok (2H) 09/2016 - 07/2020
VW Arteon (3H) 11/2017 - 06/2020
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Crafter II (SY/SZ) 03/2017 - 2023
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
VW Grand California (SY/SZ) 03/2019 - 2023
VW Passat B8 10/2014 - 05/2019
VW Polo V (6R) 04/2014 - 07/2017
VW Polo VI (AW) 11/2017 - 05/2021
VW Scirocco (13) 08/2014 - 10/2017
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW T6.1 (7HC) 11/2019 - 2023
VW T-Roc (A1) 11/2017 - 10/2021
VW Taigo (CS) 10/2021 - 2023
VW Tiguan II (5N) 05/2016 - 05/2021
VW Touran (5T) 09/2015 - 2023
VW UP
Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckfahrssignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal

Fahrzeuge mit Concert OEM Geraet mit Farbmonitor
Armaturenbrett
Fahrzeuge mit Chorus OEM Geraet mit monochrom Display
Artikel: 12-1324-45-15
Rueckfahrsignal nur bei laufendem Motorem Motor

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum fuehren zum
Erloeschen der Garantie des Produktes
