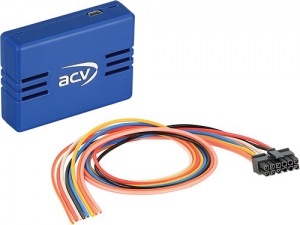

CAN-Bus Adapter universal

Interface zur Erzeugung von erforderlichen analogen
Triggersignalen fuer die Installation von
Multikamerasystemen.

Durch den zentralen Abgriffspunkt der Signale im Fahrzeug
entfaellt eine zeitaufwaendige Verkabelung und die
Montagezeit wird verkuerzt.

Es werden Rueckfahrsignal, Blinker links, Blinker rechts und
+12V Klemme 15 aus dem CAN-Bus System ausgelesen und analog
zur Verfuegung gestellt.

Hinweis:

CAN Bus

Anschluss: 42cx10 lose Kabel

Eingang:
rot: +12V Dauerstrom Klemme 30
schwarz: Masse Klemme 31
gelb: CAN high
blau: CAN low

Ausgang:
rosa: +12V / 1,5A max. Zuendung Klemme 15
weiss: +12V / 0,1A max. Rueckwaertsgang
gelb/rot: +12V / 0,1A max. Blinker rechts
orange: +12V / 0,1A max. Blinker links

LED:
blau blinken: CAN Bus detection
blau konstant: CAN Bus aktiv
rot: +12V Zuendung aktiv

USB Mini-Port Software-Updates

CAN Bus Anschlusspunkt siehe unten

Fuer folgende Fahrzeuge geeignet:

Renault Master Combi (M) 01/2020 - 2023
Renault Master E-TECH (M) 07/2020 - 2023
Renault Master Kastenwagen (M) 10/2019 - 2023

weitere Fahrzeuge in Vorbereitung

Optional mit:

Interface
Rueckfahrkamera Interface Frontkamera Umschaltung:
771000-6500
Rueckfahrkamera Interface Multikamera Umschaltung:
771000-6501

Monitor
Monitor universal 7 4x Video Eingang/Splitscreen:
771000-6203
Monitor universal 9 4x Video Eingang/Splitscreen:
771000-6204
Monitor universal 10 4x Video Eingang/Splitscreen:
771000-6205
Monitor vertikal 12.3 2x Video Eingang/Splitscreen:
771000-6210

Frontkamera:
Rueckfahrkamera / Frontkamera Unterbau/Anbau: 771000-6004

Seitenkamera:
Seitenkamera Tansporter/Wohnmobil/LKW Nachtsicht:
771000-6017
Rueckfahrkamera universal Unterbau/Anbau rund: 771000-6006
Rueckfahrkamera universal Unterbau/Anbau rund/ Nachtsicht:
771000-6007

CAN Bus Anschlusspunkt:

Renault Master: OBDII Stecker Pin6 high / Pin14 low

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum fuehren zum
Erloeschen der Garantie des Produktes
