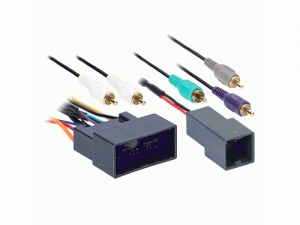

Aktivsystemadapter Honda

Metra 70-1730

Dies ermoeglicht den Anschluss von Nachruestradios an ein
fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM
Verstaerkers und der angeschlossenen Lautsprecher durch
Adaption, Anpassung oder Wandlung der Ausgangssignale der
Signalquelle an den Signaleingang des OEM Verstaerkers.

Je nach Fahrzeug und verbautem OEM Aktivsystem koennen
verschiedene Funktionen wie zum Beispiel Fader oder Klang-
und Subwoofereinstellungen wegfallen.

In Einzelfaellen kann in Abhaengigkeit des OEM Systems und
des Nachruestradios ein erhoetes Rauschen oder ein Ein- oder
Ausschaltgeraeusch auftreten.

Vor der Endmontage auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Anschluss: 24 Pin Honda Stecker
Anschluss: 8 Pin Honda Stecker OEM Subwoofer

Fahrzeuge ohne Premium Honda OEM Soundsytem
Fahrzeuge mit OEM Navigation OEM Subwoofer Belegung
gegebenenfalls anders

gelb: +12V Dauerstrom Klemme 30
rot: +12V Zuendungsstrom Klemme 15
schwarz: Masse/GND Klemme 31
orange: +12V Lichtstrom Klemme 51
orange/weiss: Dimmer
blau: +12V Antennenremote
blau/weiss: +12V Amp Remote
schwarz/weiss: Masse/GND Klemme 31 OEM Verstaerker
braun: Mute

Low-Level Eingang:
Cinch(f) grau: rechts vorne
Cinch(f) weiss: links vorne
Cinch(f) violett. rechts hinten
Cinch(f) gruen: links hinten
Cinch(f) weiss 8 Pin: OEM Subwoofer

Je nach Fahrzeug und Ausstattung koennen die Zusatzsignale
variieren

16 Pin Stecker: Pin 3 Sub+ / Pin 11 Sub-
Karosseriemasse direkt wenn nicht belegt

Fuer folgende Fahrzeuge geeignet:

Honda Accord (CU1/CW1) 06/2008 - 04/2011
Honda Accord (CU1/CW1) 04/2011 - 06/2015
Honda Civic (FK) 02/2012 - 01/2015
Honda Crosstour 2010 - 2012
Honda CR-V (RE6) 11/2012 - 02/2015
Honda CR-Z (ZF1) 06/2010 - 12/2013

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum fuehren zum
Erloeschen der Garantie des Produktes
