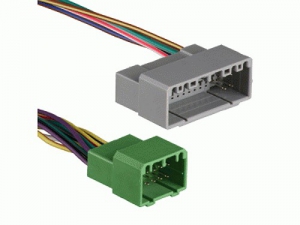

Aktivsystemadapter Amp Bypass Hyundai / Kia

Metra 70-7305

Ein Aktivsystemadapter Amp Bypass dient dem Direktanschluss
von werksseitig verbauten Lautsprechern eines OEM
Soundsystemes an ein Nachruestgeraet oder an Endstufen unter
Umgehung des OEM Verstaerkers.

Durch die Verwendung werden Nachruestinstallationnen
rueckruestfaehig.

Bei einem Anschluss an ein Nachruestgeraeten werden die
Front- und Rear Lautsprecherausgaenge des Nachruestradios
genutzt.

Abhaengig vom Fahrzeug und verbautem OEM Soundsystem koennen
verschiedene Lautsprecher wie Center oder Subwoofer
wegfallen oder muessen zusaetzlich ueber weitere
Endstufenkanaele betrieben werden.

Bei werkseitig vollaktiv betriebenen Hochmitteltonsystemen
sind zusaetzliche Frequenzweichen oder Mehrkanalendstufen
mit entsprechenden Einstellmoeglichkeiten erforderlich.

Vor der Montage die Impedanz und Phase der OEM Lautsprecher
pruefen.

Vor der Endmontage auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Fuer folgende Anwendung:

Bypass von OEM Verstaerkern
Direktanschluss von OEM Lautsprechern an Nachruestkomponenten

Note:

Anschluss: OEM Lautsprecher 26 Pin / 12 Pin Stecker lose
Kabel

Anschluss am OEM Verstaerker

Fundort OEM Verstaerker je nach Fahrzeug:
im Kofferraum
unter Fahrersitz
unter Beifahrersitz

Anschluss lose Kabel je nach Ausstattung:
weiss: linker Frontlautsprecher +
weiss/schwarz: linker Frontlautsprecher -
grau: rechter Frontlautsprecher +
grau/schwarz: rechter Frontlautsprecher -
gruen: linker hinterer Lautsprecher +
gruen/schwarz: linker hinterer Lautsprecher -
violett: rechter hinterer Lautsprecher +
violett/schwarz: rechter hinterer Lautsprecher -
gelb/schwarz: linker vorderer Hochtoener -
gelb/blau: linker vorderer Hochtoener +
gelb/orange: rechter vorderer Hochtoener -
gelb/rot: rechter vorderer Hochtoener +
braun/gelb: rechter Subwoofer +
braun/blau: rechter Subwoofer -
gruen/weiss: linker Subwoofer +
weiss/rot: linker Subwoofer -

Fuer folgende Fahrzeuge geeignet:

Hyundai
Hyundai ix35 (EL) 03/2010 - 09/2013
Hyundai ix35 (EL) 09/2013 - 07/2015
Hyundai i40 (VF) 09/2011 - 05/2015
Hyundai i40 (VF) 05/2015 - 08/2018
Hyundai i40 (VF) 10/2018 - 07/2019
Hyundai Santa Fe (DM) 12/2015 - 08/2018
Hyundai Sonata (YF) 2009 - 2014
Hyundai Tucson (TL) 04/2010 - 06/2015

Kia
Kia Carens IV (RP) 05/2013 - 12/2018
Kia Cee d (ED) 08/2009 - 08/2012
Kia Optima (TF) 03/2012 - 10/2013
Kia Optima (TF) 10/2013 - 10/2015
Kia ProCeed (ED) 03/2011 - 02/2013
Kia Sorento (XM) 12/2009 - 10/2012
Kia Sorento (XM) 10/2012 - 03/2015
Kia Soul (AM) 09/2011 - 03/2014
Kia Soul (PS) 03/2014 - 11/2016
Kia Sportage (SL) 08/2010 - 03/2014
Kia Sportage (SL) 03/2014 - 01/2016

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum fuehren zum
Erloeschen der Garantie des Produktes
