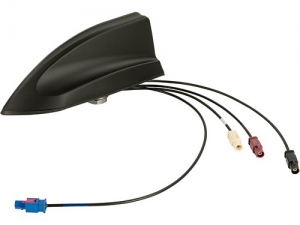

Dachantenne AM/FM DAB+ GNSS(GPS/GLONASS/Galileo/Navstar) LTE

Calearo

Bauart: Shark III

Empfangsarten:
AM/FM
DAB+
GNNS
LTE

Montage:
Einbauort: Dach hinten
Bohrung rund: 17 mm

Masse:
Antennenfuss: L 117 mm / B 76 mm / H 62 mm

Anschluss:
AM/FM: Fakra B(m) white RG174 / L 210 mm
DAB/DAB+: Fakra A(m) black RG174 / L 310 mm
GNSS: Fakra C(m) blue RG174 / L 410 mm
LTE: Fakra D(m) bordeaux RG174 / L 260 mm

Frequenzbereich:
AM: 525 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB+: 174 MHz - 240 MHz
GNSS: 1559 MHz - 1065 MHz
GSM: 876 MHz - MHz 935 / 1710 MHz - 1880 MHz
UMTS: 1900 MHz - 2025 MHz / 2110 MHz -2200 MHz
LTE: 698 MHz - 960 MHz / 1710 MHz - 2160 MHz / 2490 MHz -
2690 MHz

Zugewinn:
FM: 0 dbi
DAB+: 6dBi
GNSS: 28dBi
LTE: 4dBi peak / -4dBi durchschnittlich

Spannungsversorgung:
AM/FM: +12V Phantomspeisung
DAB: +12V Phantomspeisung
GNNS: +3V - +5V Phantomspeisung

Stromaufnahme:
AM/FM: 63 mA max
DAB+: 40 mA max
GNSS: 31 mA max
LTE: 3:1

Leistung:
LTE: 4 Watt

Impedanz:
AM/FM: 50 Ohm
DAB/DAB+: 50 Ohm
GNSS: 50 Ohm
LTE: 50 Ohm

Stehwellenverhaeltnis:
FM: 2:1
DAB+: 3:1
GNSS: 1,7:1

Rauschzahl:
FM: 2,8 db
DAB+: 2,4 db
GNSS: 1,45 db

Polarisation:
FM: Linear-Vertikal
DAB+: Linear-Vertikal
GNSS: Circular (RHCP)
LTE: Linear-Vertikal

Optional:

Antennenkabelkit:
Antennenkabel Kit Fakra(f)
DIN(m)/SMB(F)/SMA(m)/2xFakra(f): 15-7677520-1

AM/FM:
Antennenkabel Verlaengerung Fakra(f) Fakra(f) 500cm ROKA:
1526-500-1
Antennenadapter Fakra(m) DIN(m) 12V Phantom LEONI: 1524-03-1
Antennenadapter Fakra(m) ISO(m) 12V Phantom: 1524-04
DAB/DAB+:
Antennenkabel Verlaengerung Fakra(f) Fakra(f) 500cm ROKA:
1526-500-1
Antennenadapter Fakra(m) SMB(f) 90 20cm: 1502-54
Antennenadapter SMB(m) SMA(m): 1502-29
GNSS:
Antennenkabel Verlaengerung Fakra(f) Fakra(f) 500cm ROKA:
1526-500-1
Antennenadapter Fakra C(m) GT16(f) Pioneer LEONI/ROKA:
1502-62-1
Antennenadapter Fakra C(m) GT5-1S-HU(f) LEONI/ROKA:
1502-61-1
LTE:
Antennenkabel Verlaengerung Fakra Z(f) Fakra Z(f) 500cm:
15-7581195
