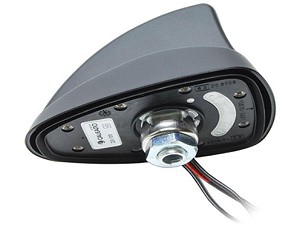

Dachantenne WIFI GSM/UMTS
GNSS(GPS/GLONASS/Galileo/Navstar)

Calearo

Bauart: Shark II

Empfangsarten:
WiFi
GSM/UMTS
GNSS

Montage:
Einbauort: Dach hinten
Bohrung rund: 19 mm
Bohrung quadrat: 15 mm x 15 mm
Anzugsmoment: 6,5 nm +/- 20

Masse:
Antennenfuss: L 11,7 cm / B 7,6 cm / H 6,2 cm

Anschluss:
WiFi: Fakra H(m) violet RG174 / L 120 mm
GSM/UMTS: Fakra D(m) bordeaux RG174 / L 290 mm
GNSS connector: Fakra C(m) blau RG174 / L 290 mm

Empfangsbereich:
2G GSM: 698 MHz - 960 MHz / 1710 MHz- 2160 MHz
3G UMTS: 1700 MHz - 2160 MHz
WIFI 2400 MHz - 2485 MHz / 5180 MHz - 5805 MHz
GNSS: 1559 MHz - 1605 MHz

Zugewinn:
WiFi: 6dBi peak / 1dBi durchschnittlich
GSM:/UMTS: 2 6 dBi peak / -2,5 -1dBi durchschnittlich
GNSS: 30dBi

Strohmaufnahme
WiFi: 4 W max input
GSM/UMTS: 4 W max input

Spannungsversorgung:
GNSS: 3V - 5V Phantomspeisung
GNSS: 45 mA max

Stromaufnahme:
GNSS: 40 mA max

Impedanz:
WiFi: 50 Ohm
GSM/UMTS: 50 Ohm
GNSS: 50 Ohm

Stehwellenverhaeltnis:
WiFi: 2:1
GSM/UMTS: 2:1 / 2,5:1
GNSS: 2:1

Rauschzahl:
GNSS: 1,4 db

Polarization:
WiFi: Linear-Vertikal
GSM:/UMTS: Linear-Vertikal
GNSS: rechtshaendig zirkular RHCP

Optional:

Antennenkabel Kit:
Antennenkabel Kit Fakra(f) 3xFakra(f)
WiFi/GSM/LTE/5G/GPS: 15-7727099-1

WiFi
Antennenkabel Verlaengerung Fakra(f) Fakra(f) 500cm:
15-7581195
Antennenkabel Verlaengerung Fakra(m) Fakra(f) 500cm:
1524-500
Antennenadapter Fakra(f) SMA(m) 50cm: 1521-03-1
GNSS
Antennenkabel Verlaengerung Fakra(f) Fakra(f) 500cm:
15-7581195
Antennenadapter SMB(m) HSR-F GT16(f) GPS Pioneer 12cm:
15-7181113
Antennenadapter SMB(m) GT5(f) Alpine/Kenwood GPS 12cm:
15-7581077
GSM/UMTS/LTE
Antennenkabel Verlaengerung Fakra(f) Fakra(f) 500cm:
15-7581195
Antennenkabel Verlaengerung Fakra(m) Fakra(f) 500cm:
1524-500
Antennenadapter Fakra D(m) FME(f): 1520-60
