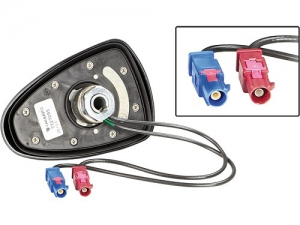

Dachantenne GSM/UMTS/LTE GNSS(GPS/GLONASS/Galileo/Navstar)

Calearo

Bauart: Shark II

Hinweis:

NEUER ARTIKEL FUER 15-7727095
ANSCHLUSS UND ZUBEHOER GEAENDERT
ZUBEHOER OPTIONAL UNTEN ANGEFUEHRT

Empfangsarten:
GSM/UMTS/LTE/5G
GNSS

Montage:
Einbauort: Dach hinten
Bohrung rund: 19 mm
Bohrung quadrat: 15 mm x 15 mm
Anzugsmoment: 6,5 nm +/- 20

Masse:
Antennenfuss: L 11,7 cm / B 7,6 cm / H 6,2 cm

Anschluss:
GSM/UMTS/LTE: Fakra D(m) bordeaux RG174 / L 290 mm
GNSS: Fakra C(m) blau RG174 / L 290 mm

Empfangsbereich:
2G GSM: 698 MHz - 960 MHz / 1710 MHz- 2160 MHz
3G UMTS: 1700 MHz - 2160 MHz
4G LTE: 698 MHz - 960 MHz / 1710 MHz - 2160 MHz / 2490 MHz
- 2690 MHz
5G: 698 MHz - 960 MHz / 2490 MHz - 2690 MHz / 3400 MHz -
3800 MHz
GNSS: 1559 MHz - 1605 MHz

Zugewinn:
GSM/UMTS/LTE/5G: 2 6 dBi peak / -2,5 -1dBi
durchschnittlich
GNSS: 30dBi

Strohmaufnahme
GSM/UMTS/LTE/G5: 4 W max input

Spannungsversorgung:
GNSS: 3V - 5V Phantomspeisung
GNSS: 45 mA max

Stromaufnahme:
GNSS: 45 mA max

Impedanz:
GSM/UMTS/LTE/5G: 50 Ohm
GNSS: 50 Ohm

Stehwellenverhaeltnis:
GSM/UMTS/LTE: 2:1 / 2,5:1
GNSS: 2:1

Rauschzahl:
GNSS: 1,4 db

Polarization:
GSM:/UMTS/LTE/5G: Linear-Vertikal
GNSS: rechtshaendig zirkular RHCP

Optional:

Antennenkabel Kit:
Antennenkabel Kit Fakra(f) 2xFakra(f)
GSM/UMTS/LTE/5G/GPS: 15-7727098-1

GNSS
Antennenkabel Verlaengerung Fakra(f) Fakra(f) 500cm:
15-7581195
Antennenadapter SMB(m) HSR-F GT16(f) GPS Pioneer 12cm:
15-7181113
Antennenadapter SMB(m) GT5(f) Alpine/Kenwood GPS 12cm:
15-7581077
GSM/UMTS/LTE
Antennenkabel Verlaengerung Fakra(f) Fakra(f) 500cm:
15-7581195
Antennenkabel Verlaengerung Fakra(m) Fakra(f) 500cm:
1524-500
Antennenadapter Fakra D(m) FME(f): 1520-60
