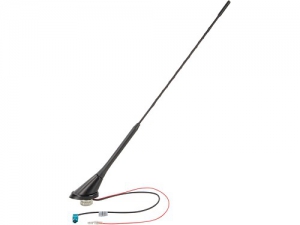

Dachantenne AM/FM

acv basic hergestellt in der EU

Bauart: 16V

Das acv basic Antennenprogramm bietet durch die Auswahl von
wertigen Bauteilen und sorgfaeltige Montage gute
Empfangsleistungen auch bei nicht optimalen
Rahmenbedingungen.

Zur Empfangsoptimierung von Antennenanlagen ist auf eine
optimale Masseverbindung des Antennenfusses oder des
Massebandes zu achten:

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln
entfernen und mit geeigneter Kontaktpaste gegen Korrosion
schuetzen und das Antennenstabgewinde und das
Antennenfussgewinde zur Kontaktoptimierung ebenfalls
behandeln.

Hinweis:

+12V Speisespannung Phantomspeisung:

OEM Geraete mit Phantomspeisung Phantomspeisung ueberpruefen
Nachruestgeraete mit Phantomspeisung Phantomspeisung
aktivieren und pruefen
Spannungsversorgung extern nicht in Funktion

rot +12V Speisespannung extern:

Anschluss Antennenremote Nachruestradio
Anschluss Zuendungsstrom Klemme 15 abgesichert

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang pruefen

Fahrzeug auf Stoerungen durch Nachruest-LED-Beleuchtung pruefen
Fahrzeug auf Stoerungen durch Nachruest-Spannungswandler /
Netzteile / USB Ladeadapter pruefen
Fahrzeug auf Stoerungen durch Nachruest-Digitalendstufen
pruefen

Empfangsarten:
AM/FM

Montage:
Einbauort: Dach hinten
Bohrung rund: 15 mm
Bohrung quadrat: 14,5 mm x 14,5 mm
Stablaenge: 41 cm
Stabneigung: 56
Stabart: 16V
Stabgewinde: M5

Masse:
Gesamthoehe: 37 cm
Antennenfuss: L 58 mm / B 40 mm / H 45 mm
Antennenfuss Gewinde: M5

Anschluss:
AM/FM: Fakra Z(m) wasserblau / L 40 cm
Speisespannung extern: Rundstecker(m) / L 37 cm

Frequenzbereich:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz

Zugewinn:
AM: +10 db
FM: +18 db

Spannungsversorgung:
AM/FM: +12V extern
AM/FM: +12V Phantomspeisung

Stromaufnahme:
AM/FM: 33 mA max

Optional:
AM/FM:
Antennenkabel Verlaengerung Fakra B(f) DIN(m) 500cm
Artikel: 15-7581185
Antennenkabel Verlaengerung Fakra(f) Fakra(f) 500cm ROKA
Artikel: 1526-500-1
Antennenadapter Fakra(m) DIN(m) 12V Phantom LEONI
Artikel: 1524-03-1

Ersatzstab ohne Fuss:
Antennenstab AM/FM 41cm M5/M6 16V Artikel: 152000-23
