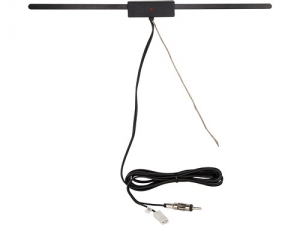

Glasklebeantenne AM/FM

acv basic hergestellt in der EU

Das acv basic Antennenprogramm bietet durch die Auswahl von
wertigen Bauteilen und sorgfaeltige Montage gute
Empfangsleistungen auch bei nicht optimalen
Rahmenbedingungen.

Zur Empfangsoptimierung von Antennenanlagen ist auf eine
optimale Masseverbindung des Antennenfusses oder des
Massebandes zu achten:

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln
entfernen und mit geeigneter Kontaktpaste gegen Korrosion
schuetzen und das Antennenstabgewinde und das
Antennenfussgewinde zur Kontaktoptimierung ebenfalls
behandeln

Hinweis:

schwarz: +12V Antennenremote
Masseband: Masse GND Klemme 31 Karosserie direkt

Betriebsstatus-LED: rot

Masseband: Montage mit optimalem Masseanschluss
Masseband: nicht kuerzen oder verlaengern

Montage horizontal
Klebeflaeche mit geeigneten Mitteln staubfrei und fettfrei
reinigen

Bei Empfangsproblemen:

Fahrzeug auf Stoerungen durch Nachruest-LED-Beleuchtung pruefen
Fahrzeug auf Stoerungen durch Nachruest-Spannungswandler /
Netzteile / USB Ladeadapter pruefen
Fahrzeug auf Stoerungen durch Nachruest-Digitalendstufen
pruefen

Fuer folgende Anwendungen:

AM/FM Antenne zur Montage in allen Fahrzeugen / Wohnmobilen
/ Wohnwagen / Nutzfahrzeuge auf allen glatten Oberflaechen
wie Holz / Glas / Plastik / GFK intern

Empfangsarten:
AM/FM

Montage:
Antenne selbstklebend mit Masseband

Glasklebeantenne intern
hinter oder auf nichtmetallischen Verkleidungen intern

Empfohlen:
Frontscheibe horizontal hinter Rueckspiegel
Abstand min. 4 cm zur Karosserie

Masse:
L 60 cm / 31 cm / B 2,0 cm / H 1,1 cm

Anschluss:
AM/FM: DIN(m) / L 220 cm
Antennenremote: Flachstecker(f) 6,3 mm
Masseband: 19 cm

Imedanz:
150 Ohm

Empfangsbereich:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz

Zugewinn:
AM: +15 db
FM: +15 db

Spannungsversorgung:
AM/FM: +12V extern

Stromaufnahme:
AM/FM: 33 mA max

Optional:
AM/FM:
Antennenkabel Verlaengerung DIN(f) DIN(m) 250cm Artikel:
1574-00
Antennenkabel Verlaengerung DIN(f) DIN(m) 350cm Artikel:
1576-00
Antennenkabel Verlaengerung DIN(f) DIN(m) 450cm Artikel:
1578-00
Antennenkabel Verlaengerung DIN(f) DIN(m) 500cm Artikel:
1580-00
