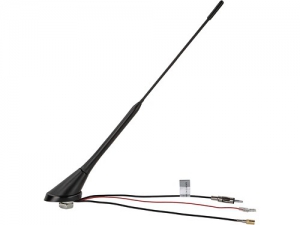

Dachantenne AM/FM DAB+

acv basic hergestellt in der EU

Bauart: 16V

Das acv basic Antennenprogramm bietet durch die Auswahl von
wertigen Bauteilen und sorgfaeltige Montage gute
Empfangsleistungen auch bei nicht optimalen
Rahmenbedingungen.

Zur Empfangsoptimierung von Antennenanlagen ist auf eine
optimale Masseverbindung des Antennenfusses oder des
Massebandes zu achten:

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln
entfernen und mit geeigneter Kontaktpaste gegen Korrosion
schuetzen und das Antennenstabgewinde und das
Antennenfussgewinde zur Kontaktoptimierung ebenfalls
behandeln.

Hinweis:

rot +12V Speisespannung extern:

Anschluss Antennenremote Nachruestradio
Anschluss Zuendungsstrom Klemme 15 abgesichert

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang pruefen

Fahrzeug auf Stoerungen durch Nachruest-LED-Beleuchtung pruefen
Fahrzeug auf Stoerungen durch Nachruest-Spannungswandler /
Netzteile / USB Ladeadapter pruefen
Fahrzeug auf Stoerungen durch Nachruest-Digitalendstufen
pruefen

Empfangsarten:
AM/FM
DAB+

Montage:
Einbauort: Dach hinten
Bohrung rund: 15 mm
Bohrung quadrat: 14,5 mm x 14,5 mm
Stablaenge: 41 cm
Stabneigung: 56
Stabart: 16V
Stabgewinde: M5

Masse:
Gesamthoehe: 37 cm
Antennenfuss: L 58 mm / B 40 mm / H 45 mm
Antennenfuss Gewinde: M5

Anschluss:
AM/FM: DIN(m) / L 27 cm
DAB+: SMB(f) / L 27 cm
Speisespannung extern: Rundstecker(m) / L 27 cm

Frequenzbereich:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB+: 174 MHz - 240 MHz

Zugewinn:
FM: +14 db
III Band: +15 db
L Band: +6 db

Spannungsversorgung:
AM/FM: +12V extern
DAB+: +12V extern

Optional:
AM/FM:
Antennenkabel Verlaengerung DIN(f) DIN(m) 250cm Artikel:
1574-00
Antennenkabel Verlaengerung DIN(f) DIN(m) 350cm Artikel:
1576-00
Antennenkabel Verlaengerung DIN(f) DIN(m) 450cm Artikel:
1578-00
Antennenkabel Verlaengerung DIN(f) DIN(m) 500cm Artikel:
1580-00

DAB+
Antennenkabel Verlaengerung SMB(m) SMB(f) 500cm Artikel:
1502-500
Antennenadapter SMB(m) SMA(m) Artikel: 1502-29

Ersatzstab ohne Fuss:
Antennenstab AM/FM 41cm M5/M6 16V Artikel: 152000-23
