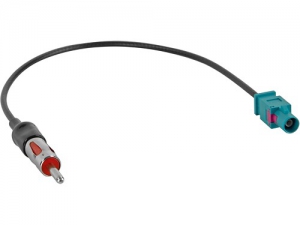

acv 1524-01-1 antennenadapter fakra z(m) din(
Antennenadapter
acv LEONI / ROKA PRO
Antennenkabel, Verlaengerungen und Antennenadapter der acv
LEONI Serie zeichnen sich durch die Verwendung von LEONI
Koaxialkabeln und hochwertigen OEM Steckern des deutschen
Herstellers ROKA aus.
LEONI als weltweit agierendes und zertifiziertes
Unternehmen im Bereich von Fahrzeugleitungen aller Art,
Mitglied in internationalen Fachkreisen und Kabelzulieferer
aller Hersteller, bietet unter anderem LEONI Dacar
Koaxialkabel zur Daten- und Signaluebertragung nach hoechsten
OEM Standards und Freigaben.
ROKA (RObert KArst) ist als mittelstaendisches Unternehmen
ISO/TS 16949 zertifiziert und erfuellt hiermit
Zusatzanforderungen als Zulieferer der Automobilindustrie
und ist von allen Fahrzeugherstellern anerkannt.
Als Mitglied des Facharbeitskreises Automobil FAKRA ist
ROKA massgeblich an der herstelleruebergreifenden Entwicklung
von Antennenkabel-Steckverbindersystemen beteiligt.
LEONI Koaxialkabel mit besten Kopplungswiderstands- und
Schirmdaempfungseigenschaften bei geringer Signaldaempfung,
verlustarm und stoerungssicher fuer maximalen Empfang.
FAKRA OEM Stecker und hochwertige acv Anschluesse mit
maximaler Kontaktsicherheit.
Hinweis:
Fahrzeuge mit passivem Antennensystem
Fahrzeuge mit aktivem Antennensystem
Fahrzeuge ohne +12V Phantomspeisung Antennensystem
Bei Empfangsproblemen:
Empfang mit OEM Geraet pruefen
Antennenkabel und Antennendapter auf Durchgang pruefen
+12V Antennenremotebelegung pruefen
+12V Antennenremotealternativbelegung mit OEM Geraet pruefen
+12V Phantomspeisung mit OEM Geraet alternativ pruefen
Fahrzeug auf Stoerungen durch Nachruest-LED-Beleuchtung pruefen
Fahrzeug auf Stoerungen durch Nachruest-Spannungswandler /
Netzteile USB Ladeadapter pruefen
Fahrzeug auf Stoerungen durch Nachruest-Digitalendstufen
pruefen
Technische Daten:
passiv
Anschluss: Fakra Z(m) DIN(m)
Laenge: 20 cm
Aufbau
Kabel: LEONI Dacar
Leiter: Staku-Litze blank 40 iACS
Dielektrikum: XPE Naturfarbe
Schirmung 1: Aluniniumfolie kaschiert
Schirmung 2: Geflecht aus Cu-Draehten / verzinnt / Cu ETP 1
gem. EN 13602
Mantel: PVC / bleifrei
Elektische Eigenschaften bei Raumtemperatur
Leiterwiderstand: 317 Ohm/km
Kapazitaet bei 1 kHz: 106 pF/m
Wellenwiderstand: 50 Ohm +/- 3 Ohm
Verkuerzungsfaktor: ca. 66
Schirmdaempfung: 75 dB min.
Mechanische Eigenschaften
Leitungsgewicht: ca. 12,4 kg/km
Biegeradius einfach: 3 x d
Biegeradius mehrfach: 10 x d
Fuer folgende Anwendung:
Antenne Radioanschluss Adapter
Fuer folgende Fahrzeuge geeignet:
BMW
BMW 1er (E81/82/87/88) 03/2004 - 10/2013
BMW 3er (E46) 07/1998 - 02/2007
BMW 3er (E90/91/92) 03/2005 - 10/2013
BMW 5er (E39) 09/2000 - 05/2004
BMW 5er (E60/E61) 07/2003 - 03/2007
BMW 5er (E60/E61) 03/2007 - 07/2010
BMW X1 (E84) 10/2009 - 06/2015
BMW X3 (E83) 02/2004 - 08/2010
BMW X5 (E53) 03/2000 - 11/2006
BMW X5 (E70) 03/2007 - 09/2013
BMW X5 (E70) 06/2010 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014
BMW Z4 (E85) 03/2003 - 08/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW Mini
BMW Mini (R50/R53) 06/2001 - 11/2006
BMW Mini (R52) 07/2004 - 08/2008
BMW Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015
Chevrolet
Chevrolet Aveo (KL1T) 06/2011 - 08/2014
Chevrolet Aveo 2015 - 2020
Chevrolet Cuze (KL1J) 05/2009- 09/2012
Chevrolet Cuze (KL1J) 09/2012 - 08/2014
Chrysler
Chrysler 200 2011 - 2014
Chrysler Aspen 2008 - 2009
Chrysler 300C (LX) 11/2007 - 12/2010
Chrysler Sebring (RJ) 05/2007 - 08/2010
Chrysler Town and Country 2008 - 2016
Chrysler Voyager (RT) 03/2008 - 12/2010
Citroen
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 05/2014 - 2023
Dacia
Dacia Dokker (SD) 12/2012 - 03/2017
Dacia Dokker (SD) 03/2017 - 11/2021
Dacia Dokker Stepway (SD) 11/2014 - 03/2017
Dacia Dokker Stepway (SD) 03/2017 - 11/2020
Dacia Duster (SD) 11/2013 - 12/2017
Dacia Duster (SR) 01/2018 - 07/2021
Dacia Lodgy (SD) 06/2012 - 06/2021
Dacia Lodgy Stepway (SD) 11/2014 - 06/2021
Dacia Logan MCV (SD) 07/2013 - 09/2020
Dacia Sandero (SD) 01/2013 - 09/2020
Dacia Sandero Stepway (SD) 01/2013 - 09/2020
Dodge
Dodge Avenger 2010 - 2014
Dodge Caliber 2011 - 2015
Dodge Challenger 2008 - 2018
Dodge Charger 2008 - 2010
Dodge Dakota 2008 - 2011
Dodge Durango 2008 - 2009
Dodge Grand Caravan 2008 - 2020
Dodge Journey (JC) 06/2008 - 12/2010
Dodge Magnum 2008 - 209
Dodge Nitro 2007 - 2011
Dodge RAM 1500 2009 - 2011
Dodge RAM 2500 2010 - 2012
Dodge RAM 3500 2010 - 2012
Dodge RAM chassis cab 2011
Dodge RAM C/V Tradesman 2012 - 2015
Fiat
Fiat Ducato (ZFA 250) 05/2014 - 11/2021
Ford
Ford Transit (FAC/FAD) 06/2019 - 2023
Ford Transit Connect (P2) 06/2018 - 2023
Ford Transit Custom (FAC/FAD) 01/2018 - 2023
Jeep
Jeep Commander (WH) 2008 - 2010
Jeep Compass (PK) 05/2011 - 12/2016
Jeep Grand Cherokee (WH) 10/2007 - 12/2010
Jeep Grand Cherokee (WK) 12/2010 - 06/2013
Jeep Patriot (PK) 2007 - 2017
Jeep Liberty 2008 - 2012
Jeep Wrangler (JK) 04/2007 - 02/2011
Jeep Wrangler (JK) 02/2011 - 07/2018
Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008
Mercedes M-Klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SL-Klasse (R230) 04/2008 - 12/2011
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Mercedes Vito (W447) 10/2014 - 02/2019
Mercedes Vito (W447) 05/2019 - 2023
Opel
Opel Movano Cargo C (Y) 10/2021 - 2022
Peugeot
Peugeot Boxer (Y) 09/2014 - 2023
Porsche
Porsche 911 (977) 08/2008 - 05/2013
Porsche Boxster (987) 02/2009 - 01/2012
Porsche Cayenne (9PA/955) 02/2007 - 02/2010
Porsche Cayman (987C) 02/2009 - 11/2012
Fahrzeuge ohne OEM Reverse Kassettengeraet
Fahrzeuge mit Dachantenne vorne
Fahrzeuge mit +12VAntennenremote im Werksstecker
Fahrzeuge mit OEM Geraet und +12V Antennenremote im
Werksstecker
Fahrzeuge mit OEM Geraet / Quadlockanschluss mit +12V
Antennenremote im Werksstecker
Fahrzeuge mit Audio15 Doppelantenne Windschutzscheibe
A-Saeule links/rechts: Artikel:
Antennenadapter Fakra(m) DIN(m) 12V Phantom LEONI
Artikel: 1524-03-1
acv LEONI / ROKA PRO
Antennenkabel, Verlaengerungen und Antennenadapter der acv
LEONI Serie zeichnen sich durch die Verwendung von LEONI
Koaxialkabeln und hochwertigen OEM Steckern des deutschen
Herstellers ROKA aus.
LEONI als weltweit agierendes und zertifiziertes
Unternehmen im Bereich von Fahrzeugleitungen aller Art,
Mitglied in internationalen Fachkreisen und Kabelzulieferer
aller Hersteller, bietet unter anderem LEONI Dacar
Koaxialkabel zur Daten- und Signaluebertragung nach hoechsten
OEM Standards und Freigaben.
ROKA (RObert KArst) ist als mittelstaendisches Unternehmen
ISO/TS 16949 zertifiziert und erfuellt hiermit
Zusatzanforderungen als Zulieferer der Automobilindustrie
und ist von allen Fahrzeugherstellern anerkannt.
Als Mitglied des Facharbeitskreises Automobil FAKRA ist
ROKA massgeblich an der herstelleruebergreifenden Entwicklung
von Antennenkabel-Steckverbindersystemen beteiligt.
LEONI Koaxialkabel mit besten Kopplungswiderstands- und
Schirmdaempfungseigenschaften bei geringer Signaldaempfung,
verlustarm und stoerungssicher fuer maximalen Empfang.
FAKRA OEM Stecker und hochwertige acv Anschluesse mit
maximaler Kontaktsicherheit.
Hinweis:
Fahrzeuge mit passivem Antennensystem
Fahrzeuge mit aktivem Antennensystem
Fahrzeuge ohne +12V Phantomspeisung Antennensystem
Bei Empfangsproblemen:
Empfang mit OEM Geraet pruefen
Antennenkabel und Antennendapter auf Durchgang pruefen
+12V Antennenremotebelegung pruefen
+12V Antennenremotealternativbelegung mit OEM Geraet pruefen
+12V Phantomspeisung mit OEM Geraet alternativ pruefen
Fahrzeug auf Stoerungen durch Nachruest-LED-Beleuchtung pruefen
Fahrzeug auf Stoerungen durch Nachruest-Spannungswandler /
Netzteile USB Ladeadapter pruefen
Fahrzeug auf Stoerungen durch Nachruest-Digitalendstufen
pruefen
Technische Daten:
passiv
Anschluss: Fakra Z(m) DIN(m)
Laenge: 20 cm
Aufbau
Kabel: LEONI Dacar
Leiter: Staku-Litze blank 40 iACS
Dielektrikum: XPE Naturfarbe
Schirmung 1: Aluniniumfolie kaschiert
Schirmung 2: Geflecht aus Cu-Draehten / verzinnt / Cu ETP 1
gem. EN 13602
Mantel: PVC / bleifrei
Elektische Eigenschaften bei Raumtemperatur
Leiterwiderstand: 317 Ohm/km
Kapazitaet bei 1 kHz: 106 pF/m
Wellenwiderstand: 50 Ohm +/- 3 Ohm
Verkuerzungsfaktor: ca. 66
Schirmdaempfung: 75 dB min.
Mechanische Eigenschaften
Leitungsgewicht: ca. 12,4 kg/km
Biegeradius einfach: 3 x d
Biegeradius mehrfach: 10 x d
Fuer folgende Anwendung:
Antenne Radioanschluss Adapter
Fuer folgende Fahrzeuge geeignet:
BMW
BMW 1er (E81/82/87/88) 03/2004 - 10/2013
BMW 3er (E46) 07/1998 - 02/2007
BMW 3er (E90/91/92) 03/2005 - 10/2013
BMW 5er (E39) 09/2000 - 05/2004
BMW 5er (E60/E61) 07/2003 - 03/2007
BMW 5er (E60/E61) 03/2007 - 07/2010
BMW X1 (E84) 10/2009 - 06/2015
BMW X3 (E83) 02/2004 - 08/2010
BMW X5 (E53) 03/2000 - 11/2006
BMW X5 (E70) 03/2007 - 09/2013
BMW X5 (E70) 06/2010 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014
BMW Z4 (E85) 03/2003 - 08/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW Mini
BMW Mini (R50/R53) 06/2001 - 11/2006
BMW Mini (R52) 07/2004 - 08/2008
BMW Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015
Chevrolet
Chevrolet Aveo (KL1T) 06/2011 - 08/2014
Chevrolet Aveo 2015 - 2020
Chevrolet Cuze (KL1J) 05/2009- 09/2012
Chevrolet Cuze (KL1J) 09/2012 - 08/2014
Chrysler
Chrysler 200 2011 - 2014
Chrysler Aspen 2008 - 2009
Chrysler 300C (LX) 11/2007 - 12/2010
Chrysler Sebring (RJ) 05/2007 - 08/2010
Chrysler Town and Country 2008 - 2016
Chrysler Voyager (RT) 03/2008 - 12/2010
Citroen
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 05/2014 - 2023
Dacia
Dacia Dokker (SD) 12/2012 - 03/2017
Dacia Dokker (SD) 03/2017 - 11/2021
Dacia Dokker Stepway (SD) 11/2014 - 03/2017
Dacia Dokker Stepway (SD) 03/2017 - 11/2020
Dacia Duster (SD) 11/2013 - 12/2017
Dacia Duster (SR) 01/2018 - 07/2021
Dacia Lodgy (SD) 06/2012 - 06/2021
Dacia Lodgy Stepway (SD) 11/2014 - 06/2021
Dacia Logan MCV (SD) 07/2013 - 09/2020
Dacia Sandero (SD) 01/2013 - 09/2020
Dacia Sandero Stepway (SD) 01/2013 - 09/2020
Dodge
Dodge Avenger 2010 - 2014
Dodge Caliber 2011 - 2015
Dodge Challenger 2008 - 2018
Dodge Charger 2008 - 2010
Dodge Dakota 2008 - 2011
Dodge Durango 2008 - 2009
Dodge Grand Caravan 2008 - 2020
Dodge Journey (JC) 06/2008 - 12/2010
Dodge Magnum 2008 - 209
Dodge Nitro 2007 - 2011
Dodge RAM 1500 2009 - 2011
Dodge RAM 2500 2010 - 2012
Dodge RAM 3500 2010 - 2012
Dodge RAM chassis cab 2011
Dodge RAM C/V Tradesman 2012 - 2015
Fiat
Fiat Ducato (ZFA 250) 05/2014 - 11/2021
Ford
Ford Transit (FAC/FAD) 06/2019 - 2023
Ford Transit Connect (P2) 06/2018 - 2023
Ford Transit Custom (FAC/FAD) 01/2018 - 2023
Jeep
Jeep Commander (WH) 2008 - 2010
Jeep Compass (PK) 05/2011 - 12/2016
Jeep Grand Cherokee (WH) 10/2007 - 12/2010
Jeep Grand Cherokee (WK) 12/2010 - 06/2013
Jeep Patriot (PK) 2007 - 2017
Jeep Liberty 2008 - 2012
Jeep Wrangler (JK) 04/2007 - 02/2011
Jeep Wrangler (JK) 02/2011 - 07/2018
Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008
Mercedes M-Klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SL-Klasse (R230) 04/2008 - 12/2011
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Mercedes Vito (W447) 10/2014 - 02/2019
Mercedes Vito (W447) 05/2019 - 2023
Opel
Opel Movano Cargo C (Y) 10/2021 - 2022
Peugeot
Peugeot Boxer (Y) 09/2014 - 2023
Porsche
Porsche 911 (977) 08/2008 - 05/2013
Porsche Boxster (987) 02/2009 - 01/2012
Porsche Cayenne (9PA/955) 02/2007 - 02/2010
Porsche Cayman (987C) 02/2009 - 11/2012
Fahrzeuge ohne OEM Reverse Kassettengeraet
Fahrzeuge mit Dachantenne vorne
Fahrzeuge mit +12VAntennenremote im Werksstecker
Fahrzeuge mit OEM Geraet und +12V Antennenremote im
Werksstecker
Fahrzeuge mit OEM Geraet / Quadlockanschluss mit +12V
Antennenremote im Werksstecker
Fahrzeuge mit Audio15 Doppelantenne Windschutzscheibe
A-Saeule links/rechts: Artikel:
Antennenadapter Fakra(m) DIN(m) 12V Phantom LEONI
Artikel: 1524-03-1
Kundenrezensionen:
Schreiben Sie als erster eine Produkt-Bewertung.
Diesen Artikel haben wir am Freitag, 21. Juni 2024 in unseren Katalog aufgenommen.
webdesign & entwicklung
