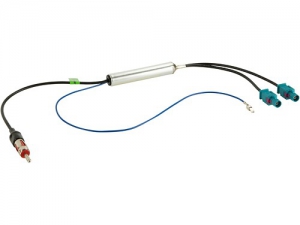

acv 1524-05-1 antennenadapter fakra(m)(x2) di
Antennenadapter
acv LEONI / ROKA PRO
Antennenkabel, Verlaengerungen und Antennenadapter der acv
LEONI Serie zeichnen sich durch die Verwendung von LEONI
Coaxialkabeln und hochwertigen OEM Steckern des deutschen
Herstellers ROKA aus.
LEONI als weltweit agierendes und zertifiziertes
Unternehmen im Bereich von Fahrzeugleitungen aller Art,
Mitglied in internationalen Fachkreisen und Kabelzulieferer
aller Hersteller, bietet unter anderem LEONI Dacar
Coaxialkabel zur Daten- und Signaluebertragung nach hoechsten
OEM Standards und Freigaben.
ROKA (RObert KArst) ist als mittelstaendisches Unternehmen
ISO/TS 16949 zertifiziert und erfuellt hiermit
Zusatzanforderungen als Zulieferer der Automobilindustrie
und ist von allen Fahrzeugherstellern anerkannt.
Als Mitglied des Facharbeitskreises Automobil FAKRA ist
ROKA massgeblich an der herstelleruebergreifenden Entwicklung
von Antennenkabel-Steckverbindersystemen beteiligt.
LEONI Coaxialkabel mit besten Kopplungswiderstands- und
Schirmdaempfungseigenschaften bei gerigner Signaldaempfung,
verlustarm und stoerungssicher fuer maximalen Empfang.
FAKRA OEM Stecker und hochwertige acv Anschluesse mit
maximaler Kontaktsicherheit.
Hinweis:
blau: +12V geschaltet Antennenremote
Fahrzeuge mit einer Zweiantennenanlage
Bei Empfangsproblemen:
Empfang mit OEM Geraet pruefen
Antennenkabel und Antennendapter auf Durchgang pruefen
+12V Phantomspeisung Adapterausgang pruefen
+12V Antennenremotealternativbelegung mit OEM Geraet pruefen
Fahrzeug auf Stoerungen durch Nachruest-LED-Beleuchtung pruefen
Fahrzeug auf Stoerungen durch Nachruest-Spannungswandler /
Netzteile USB Ladeadapter pruefen
Fahrzeug auf Stoerungen durch Nachruest-Digitalendstufen
pruefen
Technische Daten:
+12V Phantomspeisung
Anschluss: Fakra Z(m)(x2) DIN(m)
Laenge: 20 cm
Aufbau
Kabel: LEONI Dacar
Leiter: Staku-Litze blank 40 iACS
Dielektrikum: XPE Naturfarbe
Schirmung 1: Aluniniumfolie kaschiert
Schirmung 2: Geflecht aus Cu-Draehten / verzinnt / Cu ETP 1
gem. EN 13602
Mantel: PVC / bleifrei
Elektische Eigenschaften bei Raumtemperatur
Leiterwiderstand: 317 Ohm/km
Kapazitaet bei 1 kHz: 106 pF/m
Wellenwiderstand: 50 Ohm +/- 3 Ohm
Verkuerzungsfaktor: ca. 66
Schirmdaempfung: 75 dB min.
Mechanische Eigenschaften
Leitungsgewicht: ca. 12,4 kg/km
Biegeradius einfach: 3 x d
Biegeradius mehrfach: 10 x d
Fuer folgende Anwendung:
Antenne Radioanschluss Adapter
Fuer folgende Fahrzeuge geeignet
Audi
Audi A1 (8X) 07/2010 - 11/2014
Audi A1 (8X) 11/2014 - 04/2018
Audi A3 (8P) 05/2003 - 04/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 (B6 (8E) 11/2000 - 10/2005
Audi A4 (B7 (8E) 11/2004 - 02/2009
Audi A5 (8T/8F) 06/2007 - 10/2011
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi Q3 (8U) 10/2011 - 11/2014
Audi Q3 (8U) 02/2015 - 06/2018
Audi Q5 (8R) 09/2008 - 05/2012
Audi Q5 (8R) 09/2012 - 01/2017
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8J) 04/2006 - 04/2010
Audi TT (8J) 08/2010 - 03/2014
Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Alhambra (7N) 06/2015 - 01/2022
Seat Altea (5P) 06/2004 - 03/2009
Seat Altea (5P) 04/2009 - 07/2015
Seat Exeo (3R) 03/2009 - 05/2013
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Ibiza (6J) 03/2012 - 06/2015
Seat Ibiza (6P) 07/2015 - 04/2017
Seat Ibiza (KJ) 07/2017 - 03/2021
Seat Leon (1P) 09/2005 - 03/2009
Seat Leon (1P) 04-2009 - 11/2012
Seat Leon (5F) 11/2012 - 12/2016
Seat Leon (5F) 11/2016 - 01/2020
Seat Mii (AA) 12/2011 - 06/2019
Seat Mii (AA) 01/2020 - 02/2021
Seat Toledo (5P) 01/2005 - 10/2009
Seat Toledo (NH) 03/2013 - 05/2015
Seat Toledo (NH) 05/2015 - 08/2018
Skoda
Skoda Citigo (AA) 06/2012 - 05/2017
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Fabia (5J) 11/2014 - 08/2018
Skoda Fabia (5J) 08/2018 -05/2021
Skoda Karoq (NU) 11/2017 - 11/2021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Octavia (5E) 02/2013 - 12/2016
Skoda Octavia (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Superb (3V) 06/2015 - 06/2019
Skoda Yeti (5L) 08/2009 - 10/2013
Skoda Yeti (5L) 10/2013 - 07/2017
VW
VW Amarok (2H) 07/2010 - 08/2016
VW Amarok (2H) 09/2016 - 07/2020
VW Arteon (3H) 11/2017 - 06/2020
VW Beetle (16) 11/2011 - 06/2016
VW Beetle (16) 06/2016 - 03/2018
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW Caddy IV (DU) 06/2015 - 09/2020
VW Caravelle (7H) 10/2004 - 09/2009
VW Caravelle (7H) 09/2009 - 05/2015
VW Crafter II (SY/SZ) 03/2017 - 2023
VW CC (3C/35) 06/2008 - 11/2011
VW CC (3C/35) 02/2012 - 08/2016
VW Eos (1F) 05/2006 - 10/2010
VW Eos (1F) 10/2010 - 04/2015
VW Fox (5Z) 04/2005 - 06/2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
VW Grand California (SY/SZ) 03/2019 - 2023
VW Jetta III (1K5/1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Multivan (7H) 02/2003 -09/2009
VW Multivan (7H) 09/2009 - 05/2015
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Passat B8 (B8) 10/2014 - 05/2019
VW Phaeton (3D) 05/2007 - 05/2010
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 06/2009 - 01/2014
VW Polo V (6R) 04/2014 - 07/2017
VW Polo VI (AW) 11/2017 - 05/2021
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW Sharan II (7N) 07/2015 - 10/2021
VW T5 Transporter (7H) 08/2003 - 09/2009
VW T5 Transporter (7H) 09/2009 - 05/2015
VW T6 (7HC) 07/2015 - 08/2019
VW T6.1 (7HC) 11/2019 - 2023
VW T-Roc (A1) 11/2017 - 10/2021
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Tiguan II (5N) 05/2016 - 05/2021
VW Touareg I (7L) 06/2003 - 11/2006
VW Touareg I (7L) 11/2006 - 02/2010
VW Touran (1T) 01/2003 - 09/2006
VW Touran (1T) 11/2006 - 04/2010
VW Touran (1T) 08/2010 - 04/2015
VW Touran (5T) 09/2015 - 2023
VW UPVW UP
Fahrzeuge mit 52 Pin Quadlockstecker nur +12V
Antennenanlagen
Fahrzeuge ohne Antennenremote im Werksstecker
