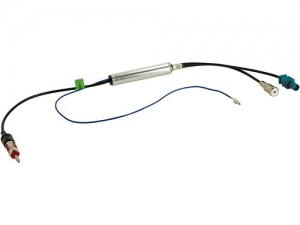

Antennenadapter

acv LEONI / ROKA PRO

Antennenkabel, Verlaengerungen und Antennenadapter der acv
LEONI Serie zeichnen sich durch die Verwendung von LEONI
Coaxialkabeln und hochwertigen OEM Steckern des deutschen
Herstellers ROKA aus.

LEONI als weltweit agierendes und zertifiziertes
Unternehmen im Bereich von Fahrzeugleitungen aller Art,
Mitglied in internationalen Fachkreisen und Kabelzulieferer
aller Hersteller, bietet unter anderem LEONI Dacar
Coaxialkabel zur Daten- und Signaluebertragung nach hoechsten
OEM Standards und Freigaben.

ROKA (RObert KArst) ist als mittelstaendisches Unternehmen
ISO/TS 16949 zertifiziert und erfuellt hiermit
Zusatzanforderungen als Zulieferer der Automobilindustrie
und ist von allen Fahrzeugherstellern anerkannt.
Als Mitglied des Facharbeitskreises Automobil FAKRA ist
ROKA massgeblich an der herstelleruebergreifenden Entwicklung
von Antennenkabel-Steckverbindersystemen beteiligt.

LEONI Coaxialkabel mit besten Kopplungswiderstands- und
Schirmdaempfungseigenschaften bei gerigner Signaldaempfung,
verlustarm und stoerungssicher fuer maximalen Empfang.

FAKRA OEM Stecker und hochwertige acv Anschluesse mit
maximaler Kontaktsicherheit.

Hinweis:

blau: +12V geschaltet Antennenremote

Fahrzeuge mit 1-DIN Symphony OEM HU CAN Bus Mini ISO
Anschluss
Fahrzeuge mit 2-DIN Symphony OEM HU CAN Bus Mini ISO
Anschluss

Bei Empfangsproblemen:

Empfang mit OEM Geraet pruefen
Antennenkabel und Antennendapter auf Durchgang pruefen
+12V Phantomspeisung Adapterausgang pruefen

Fahrzeug auf Stoerungen durch Nachruest-LED-Beleuchtung pruefen
Fahrzeug auf Stoerungen durch Nachruest-Spannungswandler /
Netzteile / USB Ladeadapter pruefen
Fahrzeug auf Stoerungen durch Nachruest-Digitalendstufen
pruefen

Technische Daten:

+12V Phantomspeisung

Anschluss: ISO(f)/Fakra Z(m) DIN(m)
Laenge: 20 cm

Aufbau
Kabel: LEONI Dacar
Leiter: Staku-Litze blank 40 iACS
Dielektrikum: XPE Naturfarbe
Schirmung 1: Aluniniumfolie kaschiert
Schirmung 2: Geflecht aus Cu-Draehten / verzinnt / Cu ETP 1
gem. EN 13602
Mantel: PVC / bleifrei

Elektische Eigenschaften bei Raumtemperatur
Leiterwiderstand: 317 Ohm/km
Kapazitaet bei 1 kHz: 106 pF/m
Wellenwiderstand: 50 Ohm +/- 3 Ohm
Verkuerzungsfaktor: ca. 66
Schirmdaempfung: 75 dB min.

Mechanische Eigenschaften
Leitungsgewicht: ca. 12,4 kg/km
Biegeradius einfach: 3 x d
Biegeradius mehrfach: 10 x d

Fuer folgende Anwendung:

Antenne Radioanschluss Adapter

Fuer folgende Fahrzeuge geeignet:

Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 07/2003 - 05/2005
Audi A4 (B5/8D) 02/1999 - 08/2001
Audi A4 (B6/8E) 11/2000 - 05/2005
Audi A4 (B7/8E) 11/2004 - 02/2009
Audi A6 (4B/C5) 05/2001 - 03/2006
Audi A8 (D2/4D) 11/1998 - 11/2002
Audi TT (8N) 09/1998 - 05/2006
