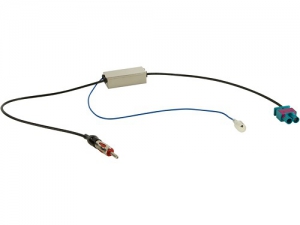

Antennenadapter

acv LEONI / ROKA PRO

Antennenkabel, Verlaengerungen und Antennenadapter der acv
LEONI Serie zeichnen sich durch die Verwendung von LEONI
Coaxialkabeln und hochwertigen OEM Steckern des deutschen
Herstellers ROKA aus.

LEONI als weltweit agierendes und zertifiziertes
Unternehmen im Bereich von Fahrzeugleitungen aller Art,
Mitglied in internationalen Fachkreisen und Kabelzulieferer
aller Hersteller, bietet unter anderem LEONI Dacar
Coaxialkabel zur Daten- und Signaluebertragung nach hoechsten
OEM Standards und Freigaben.

ROKA (RObert KArst) ist als mittelstaendisches Unternehmen
ISO/TS 16949 zertifiziert und erfuellt hiermit
Zusatzanforderungen als Zulieferer der Automobilindustrie
und ist von allen Fahrzeugherstellern anerkannt.
Als Mitglied des Facharbeitskreises Automobil FAKRA ist
ROKA massgeblich an der herstelleruebergreifenden Entwicklung
von Antennenkabel-Steckverbindersystemen beteiligt.

LEONI Coaxialkabel mit besten Kopplungswiderstands- und
Schirmdaempfungseigenschaften bei gerigner Signaldaempfung,
verlustarm und stoerungssicher fuer maximalen Empfang.

FAKRA OEM Stecker und hochwertige acv Anschluesse mit
maximaler Kontaktsicherheit.

Hinweis:

+8,5V Phantomspeisung

blau: +12V geschaltet Antennenremote

Fahrzeuge mit 52 Pin Quadlock Stecker

Seat Fahrzeuge mit +8,5V Antennensystem
Skoda Fahrzeuge mit +8,5V Antennensystem
VW Fahrzeuge mit +8,5V Antennensystem

vor Installation Phantomspeisungsspannung mit OEM Geraet
pruefen

Bei Empfangsproblemen:

Empfang mit OEM Geraet pruefen
Antennenkabel und Antennendapter auf Durchgang pruefen
+8,5V Phantomspeisung Adapterausgang pruefen

Fahrzeug auf Stoerungen durch Nachruest-LED-Beleuchtung pruefen
Fahrzeug auf Stoerungen durch Nachruest-Spannungswandler /
Netzteile / USB Ladeadapter pruefen
Fahrzeug auf Stoerungen durch Nachruest-Digitalendstufen
pruefen

Technische Daten:

+8,5V Phantomspeisung

Anschluss: Fakra Z(m)(doppelt) DIN(m)
Laenge: 20 cm

Aufbau
Kabel: LEONI Dacar
Leiter: Staku-Litze blank 40 iACS
Dielektrikum: XPE Naturfarbe
Schirmung 1: Aluniniumfolie kaschiert
Schirmung 2: Geflecht aus Cu-Draehten / verzinnt / Cu ETP 1
gem. EN 13602
Mantel: PVC / bleifrei

Elektische Eigenschaften bei Raumtemperatur
Leiterwiderstand: 317 Ohm/km
Kapazitaet bei 1 kHz: 106 pF/m
Wellenwiderstand: 50 Ohm +/- 3 Ohm
Verkuerzungsfaktor: ca. 66
Schirmdaempfung: 75 dB min.

Mechanische Eigenschaften
Leitungsgewicht: ca. 12,4 kg/km
Biegeradius einfach: 3 x d
Biegeradius mehrfach: 10 x d

Fuer folgende Anwendung:

Antenne Radioanschluss Adapter

Fuer folgende Fahrzeuge:

Seat
Seat Alhambra (7N) 06/2015 - 01/2022
Seat Ibiza (6P) 07/2015 - 04/2017
Seat Ibiza (KJ) 07/2017 - 03/2021
Seat Leon (5F) 11/2012 - 12/2016
Seat Leon (5F) 11/2016 - 01/2020
Seat Mii (AA) 2017 - 06/2019
Seat Mii (AA) 01/2020 - 02/2021
Seat Toledo (NH) 05/2015 - 08/2018

Skoda
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Fabia (5J) 11/2014 - 08/2018
Skoda Fabia (5J) 08/2018 -05/2021
Skoda Karoq (NU) 11/2017 - 11/2021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia (5E) 02/2013 - 12/2016
Skoda Octavia (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019

VW
VW Amarok (2H) 09/2016 - 07/2020
VW Arteon (3H) 11/2017 - 06/2020
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
VW Passat B8 (B8) 10/2014 - 05/2019
VW Polo V (6R) 04/2014 - 07/2017
VW Polo VI (AW) 11/2017 - 05/2021
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW T6.1 (7HC) 11/2019 - 2023
VW T-Roc (A1) 11/2017 - 10/2021
VW Tiguan II (5N) 05/2016 - 05/2021
VW Touran (5T) 09/2015 - 2023
VW UP
