acv 42-1000-001 lfb diverse fahrzeuge univers

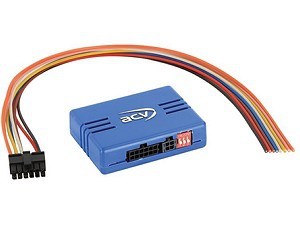

Lenkradfernbedienungsadapter universal
cx401
Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.
Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
CAN Bus
Anschluss: Artikel 42cx10
Anschluss Geraet: Artikel 42arc100
Eingaenge:
rot: +12V Dauerstrom Klemme 30
schwarze: Masse GND Klemme 31
Ausgaenge:
rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckwaertsgang 1,5A max.
gelb/gruen gelb/rot: Speedpuls
Dipschalter pruefen
Spezifikationen unter den fahrzeugspezifischen
Kablelbaumnummern ersichtlich
Fuer folgende Fahrzeuge geeignet:
Alfa Romeo
Alfa Romeo 147 (973) 09/2006 - 04/2010
Alfa Romeo 159 (939) 09/2005 - 03/2008
Alfa Romeo 159 (939) 03/2008 - 11/2011
Alfa Romeo Brera (939) 01/2006 - 10/2010
Alfa Romeo Giulietta (940) 05/2010 - 10/2013
Alfa Romeo GT (937GT) 02/2004 - 10/2010
Alfa Romeo MiTo (955) 09/2008 - 10/2013
Alfa Romeo Spider (939) 01/2007 - 10/2010
Audi
Audi A1 (8X) 07/2010 - 11/2014
Audi A1 (8X) 11/2014 - 04/2018
Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 07/2003 - 05/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 (B6/B7) 11/2000 - 02/2009
Audi A5 (8T/8F) 06/2007 - 10/2011
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi A8 (D3/4E) 07/2002 - 10/2007
Audi A8 (D3/4E) 10/2007 - 12/2009
Audi Q5 (8R) 09/2008 - 05/2012
Audi Q5 (8R) 09/2012 - 01/2017
Audi Q7 (4L) 09/2005 - 04/2009
Audi Q7 (4L) 06/2009 - 03/2015
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8N) 09/1998 - 07/2006
Audi TT (8J) 04/2006 - 03/2014
BMW
BMW 1er (E81/82/87/88) 03/2004 - 10/2013
BMW 3er (E90/91/92) 03/2005 - 09/2013
Citroen /
Citro n C1 (P) 03/2012 - 6/2014
Citro n C2 (J) 12/2004 - 12/2009
Citro n C3 (F) 10/2005 - 01/2010
Citro n C3 (S) 01/2010 - 01/2017
Citro n C4 (L) 11/2004 - 08/2010
Citro n C5 (D) 10/2004 - 04/2008
Citro n C8 (E) 01/2008 - 07/2012
Citro n C8 (E) 07/2012 - 06/2014
Citro n Berlingo (7) 06/2008 - 06/2018
Citro n DS3 (S) 03/2010 - 07/2014
Citro n DS4 (N) 05/2011 - 10/2015
Citroen Jumpy (X) 02/2007 - 05/2016
Chrysler
Chrysler C200 2011 - 2014
Chrysler C300 2004 - 2010
Chrysler Aspen 2006 - 2008
Chrysler PT Cruiser 2006 - 2010
Chrysler Sebring 2006 - 2010
Chrysler Town + Country 2008 - 2016
Doge
Dodge Avenger 2007 - 2014
Dodge Caliber 2007 - 2011
Dodge Challenger 2008 - 2014
Dodge Charger 2006 - 2010
Dodge Charger 2013
Dodge Dakota 2006 - 2011
Dodge Durango 2008 - 2009
Dodge Durango 2011 - 2013
Dodge Grand Caravan 2009 - 2016
Dodge Journey 2009 - 2010
Dodge Journey 2013
Dodge Magnum 2005 - 2008
Dodge Nitro 2007 - 2011
Fiat
Fiat 500 (ZAF 312) 10/2007 - 07/2015
Fiat Ducato (ZAF 250) 06/2011 - 05/2014
Fiat Grande (ZAF 199) 10/2005 - 09/2009
Fiat Scudo (ZAF 270) 02/2007 - 07/2016
Fiat Stilo (ZAF 192) 08/2001 - 09/2004
Fiat Stilo (ZAF 192) 01/2003 - 04/2006
Fiat Stilo (ZAF 192) 04/2006 - 01/2008
Ford
Ford C-Max (DM2) 11/2003 - 05/2007
Ford C-Max (DM2) 05/2007 - 09/2010
Ford Focus (DA3) 11/2004 - 11/2010
Ford Galaxy (WA6) 03/2006 - 05/2015
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6)05/2010 - 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007
Ford Mondeo IV (BA7) 06/2007 - 10/2010
Ford Mondeo IV (BA7) 11/2010 - 08/2014
Ford S-Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015
Ford Transit V363 (FAC/FAD) 06/2019 - 08/2020
Ford Transit Custom (FAC/FAD) 01/2018 - 2022
Ford Transit Connect (PJ2) 06/2018 - 2022
Jeep
Jeep Cherokee 2014 - 2015
Jeep Commander 2006 - 2010
Jeep Compass 2007 - 2016
Jeep Grand Cherokee 2005 - 2013
Jeep Grand Cherokee 2014 - 2015
Jeep Liberty 2008 - 2012
Jeep Patriot 2007 - 2017 /
Jeep Wrangler 2007 - 2017 /
Maserati
Maserati GranTourismo (AM145) 09/2007 - 03/2013
Maserati GranTourismo (AM145) 03/2013 - 09/2017
Maserati GranTourismo (AM145) 07/2017 - 11/2019
Maserati Quatroporte (AM139) 03/2004 - 09/2008
Maserati Quatroporte (AM139) 09/2008 - 04/2013
Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 03/2000 - 01/2005
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011
Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015
Mercedes Citan 420 (W420) 10/2021 - 2023
Mercedes CL-Klasse (C215) 06/1999 - 08/2006
Mercedes CLC (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (W208) 07/1999 - 03/2003
Mercedes CLK-Klasse (W209) 03/2002 - 05/2005
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
Mercedes E-Klasse (S210/W210) 06/1999 - 02/2002
Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 - 03/2013
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008
Mercedes M-Klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes R-Klasse (W251) 10/2010 - 10/2012
Mercedes S-Klasse (W220) 11/1998 - 09/2005
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SL-Klasse (R230) 03/2006 - 02/2008
Mercedes SL-Klasse (R230) 04/2008 - 12/2011
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes SLR (C199) 12/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Sprinter (W907/W910) 06/2018 - 12/2020
Mercedes Sprinter (W907/W910) 11/2019 - 2023
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Mercedes Vito (W447) 10/2014 - 02/2019
Mercedes Vito (W447) 05/2019 - 2023
Opel
Opel Antara (L-A) 11/2006 - 11/2010
Opel Antara (L-A) 01/2011 - 03/2015
Opel Agila A (H00) 06/2003 - 10/2007
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Combo (C) 10/2004 - 09/2011
Opel Corsa C (X01) 07/2003 - 07/2006
Opel Corsa D (S07) 10/2006 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum I (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011
Opel Zafira B (A-H) 07/2005 - 06/2010
Opel Zafira B (A-H) 02/2008 - 12/2014
Peugeot /
Peugeot 207 (W/W CR/W SW/W CC) 06/2006 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coup ) 05/2004 - 03/2011
Peugeot 807 (E) 07/2002 - 11/2014
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015
Porsche
Porsche 911 (997) 07/2004 - 08/2009
Porsche 911 (977) 08/2008 - 05/2013
Porsche Boxster (987) 10/2004 - 01/2009
Porsche Boxster (987) 02/2009 - 01/2012
Porsche Boxster (981) 04/2012 - 01/2016
Porsche Cayenne (9PA/955) 09/2002 - 12/2006
Porsche Cayenne (9PA/955) 02/2007 - 02/2010
Porsche Cayenne (92A/958) 05/2010 - 07/2014
Porsche Cayenne (92A/958) 10/2014 -12/2017
Porsche Cayman (987C) 11/2005 - 01/2009
Porsche Cayman (987C) 02/2009 - 11/2012
Porsche Cayman (987C) 03/2013 - 04/2016
Porsche Panamera (970) 09/2009 - 04/2013
Porsche Panamera (970) 07/2013 - 07/2016
Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 07/2015
Seat Exeo (3R) 03/2009 - 05/2013
Seat Ibiza (6J) 06/2008 - 06/2015
Seat Leon (1P) 09/2005 - 03/2009
Seat Leon (1P) 04/2009 - 11/2012
Seat Mii (AA) 12/2011 - 06/2019
Seat Mii (AA) 01/2020 - 02/2021
Seat Toledo (5P) 01/2005 - 10/2009
Seat Toledo (NH) 03/2013 - 05/2015
Skoda
Skoda Citigo (AA) 06/2012 - 05/2017
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Citigo iv (AA) 01/2020 - 08/2021
Skoda Fabia (5J) II 03/2007 - 04/2010
Skoda Fabia (5J) II 06/2010 - 06/2014
Skoda Fabia III (5J) 11/2014 - 08/2018
Skoda Fabia III (5J) 08/2018 -05/2021
Skoda Karoq (NU) 11/2017 - 11/2021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia II (1Z) 06/2004 - 05/2009
Skoda Octavia II (1Z) 01/2009 - 03/2013
Skoda Octavia III (5E) 02/2013 - 12/2016
Skoda Octavia III (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Superb (3V) 06/2015 - 06/2019
Skoda Yeti (5L) 08/2009 - 10/2013
Skoda Yeti (5L) 10/2013 - 07/2017
Smart
Smart For Four (W454) 01/2004 - 04/2007
Toyota
Toyota Proace 03/2013 - 08/2016
VW
VW Amarok (2H) 07/2010 - 08/2016
VW Amarok (2H) 09/2016 - 07/2020
VW Arteon (3H) 11/2017 - 06/2020
VW Beetle (16) 11/2011 - 06/2016
VW Beetle (16) 06/2016 - 03/2018
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW Caddy IV (DU) 06/2015 - 09/2020
VW Caravelle (7H) 10/2004 - 09/2009
VW Caravelle (7H) 09/2009 - 05/2015
VW CC (3C/35) 06/2008 - 08/2016
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
VW Crafter II (SY/SZ) 03/2017 - 2022
VW EOS (1F) 05/2006 - 10/2010
VW EOS (1F) 10/2010 - 04/2015
VW Fox (5Z) 04/2005 - 06/2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
VW Jetta III (1K5/1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Multivan (7H) 02/2003 -09/2009
VW Multivan (7H) 09/2009 - 05/2015
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Passat B8 10/2014 - 05/2019
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 06/2009 - 01/2014
VW Polo V (6R) 04/2014 - 07/2017
VW Polo VI (AW) 11/2017 - 05/2021
VW Phaeton (3D) 05/2007 - 05/2010
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW Sharan II (7N) 07/2015 - 10/2021
VW T5 Transporter (7H) 08/2003 - 09/2009
VW T5 Transporter (7H) 09/2009 - 05/2015
VW T6 (7HC) 07/2015 - 08/2019
VW T6.1 (7HC) 11/2019 - 2022
VW T-Roc (A1) 11/2017 - 10/2021
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Tiguan II (5N) 05/2016 - 05/2021
VW Touran I (1T) 01/2003 - 09/2006
VW Touran I (1T) 11/2006- 04/2010
VW Touran I (1T) 08/2010 - 04/2015
VW Touareg I (7L) 06/2003 - 11/2006
VW Touareg I (7L) 11/2006 - 02/2010
VW UPVW UP
Volvo
Volvo S60/V60 (R) 09/2000 - 06/2004
Volvo S60/V60 (R) 06/2004 - 06/2009
Volvo S70/V70/VX70 (S) 05/2000 - 06/2004
Volvo S70/V70/VX70 (S) 07/2004 - 01/2008
Volvo XC90 (C) 05/2006 - 09/2011
Volvo XC90 (C) 12/2011 - 07/2014
Folgende Signale werden zur Verfuegung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.
rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckwaertssignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
Fahrzeuge mit PDC hinten Artikel: 42cxpdc
CAN-Aktivierung OEM Soundsystem
Fahrzeugeinstellungen unterstuetzt
Totwinkelassistent Blind Spot nicht unterstuetzt
Fahrzeuge ohne OEM Soundsystem
Fahrzeuge mit Magneti Marelli RT3 EV OEM Navigation
Optional:
Fahrzeugspezifischer Kabelbaum:
LFB Kabelbaum 42cx401/42cx402 Ford 32Pin: 42cx11
LFB Kabelbaum 42cx401/42cx402 Opel 40Pin Quadlock: 42cx21
LFB Kabelbaum 42cx401/42cx402 Skoda ISO/Mini ISO: 42cx22
LFB Kabelbaum 42cx401/42cx402 Audi ISO/Mini ISO: 42cx23
LFB Kabelbaum 42cx401/42cx402 Porsche ISO/Mini ISO: 42cx24
LFB Kabelbaum 42cx401/42cx402 VAG 40Pin Quadlock: 42cx25
LFB Kabelbaum 42cx401/42cx402 Mercedes ISO/Mini ISO: 42cx26
LFB Kabelbaum 42cx401/42cx402 Mercedes ISO/10Pin ISO: 42cx27
LFB Kabelbaum 42cx401/42cx402 Mercedes/BMW/Porsche
Quadlock: 42cx28
LFB Kabelbaum 42cx401/42cx402 Mercedes Quadlock 2MB: 42cx29
LFB Kabelbaum 42cx401/42cx402 Citroen/Peugeot 40Pin
Quadlock: 42cx30
LFB Kabelbaum 42cx401/42cx402 Volvo S60/V70 12Pin/12Pin:
42cx33
LFB Kabelbaum 42cx401/42cx402 Ford 40Pin Quadlock: 42cx35
LFB Kabelbaum 42cx401/42cx402 VAG 52Pin Quadlock: 42cx38
Zubehoer:
LFB Piezo Lautsprecher PDC 42cx401/42cx402/can-uni 01:
42cxpdc
Aktivsystemadapter Audi/VW Quadlock MQS-Einsatz lose:
13-1424-25-0
E-Call Aufrechterhaltung Mercedes Sprinter/V-Klasse lose:
1424-27-0
Allgemeine Installationshinweise:
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Konfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zu letzt
6: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
AEnderungen der Konfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 und 6
Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.
Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum fuehren zum
Erloeschen der Garantie des Produktes
cx401
Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.
Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
CAN Bus
Anschluss: Artikel 42cx10
Anschluss Geraet: Artikel 42arc100
Eingaenge:
rot: +12V Dauerstrom Klemme 30
schwarze: Masse GND Klemme 31
Ausgaenge:
rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckwaertsgang 1,5A max.
gelb/gruen gelb/rot: Speedpuls
Dipschalter pruefen
Spezifikationen unter den fahrzeugspezifischen
Kablelbaumnummern ersichtlich
Fuer folgende Fahrzeuge geeignet:
Alfa Romeo
Alfa Romeo 147 (973) 09/2006 - 04/2010
Alfa Romeo 159 (939) 09/2005 - 03/2008
Alfa Romeo 159 (939) 03/2008 - 11/2011
Alfa Romeo Brera (939) 01/2006 - 10/2010
Alfa Romeo Giulietta (940) 05/2010 - 10/2013
Alfa Romeo GT (937GT) 02/2004 - 10/2010
Alfa Romeo MiTo (955) 09/2008 - 10/2013
Alfa Romeo Spider (939) 01/2007 - 10/2010
Audi
Audi A1 (8X) 07/2010 - 11/2014
Audi A1 (8X) 11/2014 - 04/2018
Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 07/2003 - 05/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 (B6/B7) 11/2000 - 02/2009
Audi A5 (8T/8F) 06/2007 - 10/2011
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi A8 (D3/4E) 07/2002 - 10/2007
Audi A8 (D3/4E) 10/2007 - 12/2009
Audi Q5 (8R) 09/2008 - 05/2012
Audi Q5 (8R) 09/2012 - 01/2017
Audi Q7 (4L) 09/2005 - 04/2009
Audi Q7 (4L) 06/2009 - 03/2015
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8N) 09/1998 - 07/2006
Audi TT (8J) 04/2006 - 03/2014
BMW
BMW 1er (E81/82/87/88) 03/2004 - 10/2013
BMW 3er (E90/91/92) 03/2005 - 09/2013
Citroen /
Citro n C1 (P) 03/2012 - 6/2014
Citro n C2 (J) 12/2004 - 12/2009
Citro n C3 (F) 10/2005 - 01/2010
Citro n C3 (S) 01/2010 - 01/2017
Citro n C4 (L) 11/2004 - 08/2010
Citro n C5 (D) 10/2004 - 04/2008
Citro n C8 (E) 01/2008 - 07/2012
Citro n C8 (E) 07/2012 - 06/2014
Citro n Berlingo (7) 06/2008 - 06/2018
Citro n DS3 (S) 03/2010 - 07/2014
Citro n DS4 (N) 05/2011 - 10/2015
Citroen Jumpy (X) 02/2007 - 05/2016
Chrysler
Chrysler C200 2011 - 2014
Chrysler C300 2004 - 2010
Chrysler Aspen 2006 - 2008
Chrysler PT Cruiser 2006 - 2010
Chrysler Sebring 2006 - 2010
Chrysler Town + Country 2008 - 2016
Doge
Dodge Avenger 2007 - 2014
Dodge Caliber 2007 - 2011
Dodge Challenger 2008 - 2014
Dodge Charger 2006 - 2010
Dodge Charger 2013
Dodge Dakota 2006 - 2011
Dodge Durango 2008 - 2009
Dodge Durango 2011 - 2013
Dodge Grand Caravan 2009 - 2016
Dodge Journey 2009 - 2010
Dodge Journey 2013
Dodge Magnum 2005 - 2008
Dodge Nitro 2007 - 2011
Fiat
Fiat 500 (ZAF 312) 10/2007 - 07/2015
Fiat Ducato (ZAF 250) 06/2011 - 05/2014
Fiat Grande (ZAF 199) 10/2005 - 09/2009
Fiat Scudo (ZAF 270) 02/2007 - 07/2016
Fiat Stilo (ZAF 192) 08/2001 - 09/2004
Fiat Stilo (ZAF 192) 01/2003 - 04/2006
Fiat Stilo (ZAF 192) 04/2006 - 01/2008
Ford
Ford C-Max (DM2) 11/2003 - 05/2007
Ford C-Max (DM2) 05/2007 - 09/2010
Ford Focus (DA3) 11/2004 - 11/2010
Ford Galaxy (WA6) 03/2006 - 05/2015
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6)05/2010 - 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007
Ford Mondeo IV (BA7) 06/2007 - 10/2010
Ford Mondeo IV (BA7) 11/2010 - 08/2014
Ford S-Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015
Ford Transit V363 (FAC/FAD) 06/2019 - 08/2020
Ford Transit Custom (FAC/FAD) 01/2018 - 2022
Ford Transit Connect (PJ2) 06/2018 - 2022
Jeep
Jeep Cherokee 2014 - 2015
Jeep Commander 2006 - 2010
Jeep Compass 2007 - 2016
Jeep Grand Cherokee 2005 - 2013
Jeep Grand Cherokee 2014 - 2015
Jeep Liberty 2008 - 2012
Jeep Patriot 2007 - 2017 /
Jeep Wrangler 2007 - 2017 /
Maserati
Maserati GranTourismo (AM145) 09/2007 - 03/2013
Maserati GranTourismo (AM145) 03/2013 - 09/2017
Maserati GranTourismo (AM145) 07/2017 - 11/2019
Maserati Quatroporte (AM139) 03/2004 - 09/2008
Maserati Quatroporte (AM139) 09/2008 - 04/2013
Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 03/2000 - 01/2005
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011
Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015
Mercedes Citan 420 (W420) 10/2021 - 2023
Mercedes CL-Klasse (C215) 06/1999 - 08/2006
Mercedes CLC (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (W208) 07/1999 - 03/2003
Mercedes CLK-Klasse (W209) 03/2002 - 05/2005
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
Mercedes E-Klasse (S210/W210) 06/1999 - 02/2002
Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 - 03/2013
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008
Mercedes M-Klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes R-Klasse (W251) 10/2010 - 10/2012
Mercedes S-Klasse (W220) 11/1998 - 09/2005
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SL-Klasse (R230) 03/2006 - 02/2008
Mercedes SL-Klasse (R230) 04/2008 - 12/2011
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes SLR (C199) 12/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Sprinter (W907/W910) 06/2018 - 12/2020
Mercedes Sprinter (W907/W910) 11/2019 - 2023
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Mercedes Vito (W447) 10/2014 - 02/2019
Mercedes Vito (W447) 05/2019 - 2023
Opel
Opel Antara (L-A) 11/2006 - 11/2010
Opel Antara (L-A) 01/2011 - 03/2015
Opel Agila A (H00) 06/2003 - 10/2007
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Combo (C) 10/2004 - 09/2011
Opel Corsa C (X01) 07/2003 - 07/2006
Opel Corsa D (S07) 10/2006 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum I (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011
Opel Zafira B (A-H) 07/2005 - 06/2010
Opel Zafira B (A-H) 02/2008 - 12/2014
Peugeot /
Peugeot 207 (W/W CR/W SW/W CC) 06/2006 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coup ) 05/2004 - 03/2011
Peugeot 807 (E) 07/2002 - 11/2014
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015
Porsche
Porsche 911 (997) 07/2004 - 08/2009
Porsche 911 (977) 08/2008 - 05/2013
Porsche Boxster (987) 10/2004 - 01/2009
Porsche Boxster (987) 02/2009 - 01/2012
Porsche Boxster (981) 04/2012 - 01/2016
Porsche Cayenne (9PA/955) 09/2002 - 12/2006
Porsche Cayenne (9PA/955) 02/2007 - 02/2010
Porsche Cayenne (92A/958) 05/2010 - 07/2014
Porsche Cayenne (92A/958) 10/2014 -12/2017
Porsche Cayman (987C) 11/2005 - 01/2009
Porsche Cayman (987C) 02/2009 - 11/2012
Porsche Cayman (987C) 03/2013 - 04/2016
Porsche Panamera (970) 09/2009 - 04/2013
Porsche Panamera (970) 07/2013 - 07/2016
Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 07/2015
Seat Exeo (3R) 03/2009 - 05/2013
Seat Ibiza (6J) 06/2008 - 06/2015
Seat Leon (1P) 09/2005 - 03/2009
Seat Leon (1P) 04/2009 - 11/2012
Seat Mii (AA) 12/2011 - 06/2019
Seat Mii (AA) 01/2020 - 02/2021
Seat Toledo (5P) 01/2005 - 10/2009
Seat Toledo (NH) 03/2013 - 05/2015
Skoda
Skoda Citigo (AA) 06/2012 - 05/2017
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Citigo iv (AA) 01/2020 - 08/2021
Skoda Fabia (5J) II 03/2007 - 04/2010
Skoda Fabia (5J) II 06/2010 - 06/2014
Skoda Fabia III (5J) 11/2014 - 08/2018
Skoda Fabia III (5J) 08/2018 -05/2021
Skoda Karoq (NU) 11/2017 - 11/2021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia II (1Z) 06/2004 - 05/2009
Skoda Octavia II (1Z) 01/2009 - 03/2013
Skoda Octavia III (5E) 02/2013 - 12/2016
Skoda Octavia III (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Superb (3V) 06/2015 - 06/2019
Skoda Yeti (5L) 08/2009 - 10/2013
Skoda Yeti (5L) 10/2013 - 07/2017
Smart
Smart For Four (W454) 01/2004 - 04/2007
Toyota
Toyota Proace 03/2013 - 08/2016
VW
VW Amarok (2H) 07/2010 - 08/2016
VW Amarok (2H) 09/2016 - 07/2020
VW Arteon (3H) 11/2017 - 06/2020
VW Beetle (16) 11/2011 - 06/2016
VW Beetle (16) 06/2016 - 03/2018
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW Caddy IV (DU) 06/2015 - 09/2020
VW Caravelle (7H) 10/2004 - 09/2009
VW Caravelle (7H) 09/2009 - 05/2015
VW CC (3C/35) 06/2008 - 08/2016
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
VW Crafter II (SY/SZ) 03/2017 - 2022
VW EOS (1F) 05/2006 - 10/2010
VW EOS (1F) 10/2010 - 04/2015
VW Fox (5Z) 04/2005 - 06/2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
VW Jetta III (1K5/1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Multivan (7H) 02/2003 -09/2009
VW Multivan (7H) 09/2009 - 05/2015
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Passat B8 10/2014 - 05/2019
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 06/2009 - 01/2014
VW Polo V (6R) 04/2014 - 07/2017
VW Polo VI (AW) 11/2017 - 05/2021
VW Phaeton (3D) 05/2007 - 05/2010
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW Sharan II (7N) 07/2015 - 10/2021
VW T5 Transporter (7H) 08/2003 - 09/2009
VW T5 Transporter (7H) 09/2009 - 05/2015
VW T6 (7HC) 07/2015 - 08/2019
VW T6.1 (7HC) 11/2019 - 2022
VW T-Roc (A1) 11/2017 - 10/2021
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Tiguan II (5N) 05/2016 - 05/2021
VW Touran I (1T) 01/2003 - 09/2006
VW Touran I (1T) 11/2006- 04/2010
VW Touran I (1T) 08/2010 - 04/2015
VW Touareg I (7L) 06/2003 - 11/2006
VW Touareg I (7L) 11/2006 - 02/2010
VW UPVW UP
Volvo
Volvo S60/V60 (R) 09/2000 - 06/2004
Volvo S60/V60 (R) 06/2004 - 06/2009
Volvo S70/V70/VX70 (S) 05/2000 - 06/2004
Volvo S70/V70/VX70 (S) 07/2004 - 01/2008
Volvo XC90 (C) 05/2006 - 09/2011
Volvo XC90 (C) 12/2011 - 07/2014
Folgende Signale werden zur Verfuegung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.
rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckwaertssignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
Fahrzeuge mit PDC hinten Artikel: 42cxpdc
CAN-Aktivierung OEM Soundsystem
Fahrzeugeinstellungen unterstuetzt
Totwinkelassistent Blind Spot nicht unterstuetzt
Fahrzeuge ohne OEM Soundsystem
Fahrzeuge mit Magneti Marelli RT3 EV OEM Navigation
Optional:
Fahrzeugspezifischer Kabelbaum:
LFB Kabelbaum 42cx401/42cx402 Ford 32Pin: 42cx11
LFB Kabelbaum 42cx401/42cx402 Opel 40Pin Quadlock: 42cx21
LFB Kabelbaum 42cx401/42cx402 Skoda ISO/Mini ISO: 42cx22
LFB Kabelbaum 42cx401/42cx402 Audi ISO/Mini ISO: 42cx23
LFB Kabelbaum 42cx401/42cx402 Porsche ISO/Mini ISO: 42cx24
LFB Kabelbaum 42cx401/42cx402 VAG 40Pin Quadlock: 42cx25
LFB Kabelbaum 42cx401/42cx402 Mercedes ISO/Mini ISO: 42cx26
LFB Kabelbaum 42cx401/42cx402 Mercedes ISO/10Pin ISO: 42cx27
LFB Kabelbaum 42cx401/42cx402 Mercedes/BMW/Porsche
Quadlock: 42cx28
LFB Kabelbaum 42cx401/42cx402 Mercedes Quadlock 2MB: 42cx29
LFB Kabelbaum 42cx401/42cx402 Citroen/Peugeot 40Pin
Quadlock: 42cx30
LFB Kabelbaum 42cx401/42cx402 Volvo S60/V70 12Pin/12Pin:
42cx33
LFB Kabelbaum 42cx401/42cx402 Ford 40Pin Quadlock: 42cx35
LFB Kabelbaum 42cx401/42cx402 VAG 52Pin Quadlock: 42cx38
Zubehoer:
LFB Piezo Lautsprecher PDC 42cx401/42cx402/can-uni 01:
42cxpdc
Aktivsystemadapter Audi/VW Quadlock MQS-Einsatz lose:
13-1424-25-0
E-Call Aufrechterhaltung Mercedes Sprinter/V-Klasse lose:
1424-27-0
Allgemeine Installationshinweise:
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Konfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zu letzt
6: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
AEnderungen der Konfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 und 6
Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.
Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum fuehren zum
Erloeschen der Garantie des Produktes
Kundenrezensionen:
Schreiben Sie als erster eine Produkt-Bewertung.
Diesen Artikel haben wir am Freitag, 21. Juni 2024 in unseren Katalog aufgenommen.
webdesign & entwicklung
