Lenkradfernbedienungsadapter Mercedes auf Blaupunkt 2010
Klinke/Pioneer/Sony/Kenwood 2017 Klinke

Die Artikelinformationen werden nicht aktualisiert
Aktuelle Hinweise:

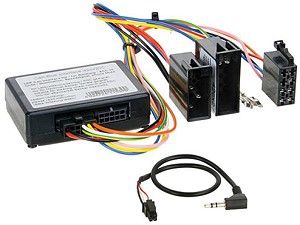

LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO Artikel:
42a-1190-001

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: ISO / 10 Pin ISO Mercedes Stecker Artikel:
42cx27

Dipschalterstellung pruefen

Fahrzeuge mit Radiovorbereitung
Fahrzeuge mit Audio 5 / Audio 10 OEM Geraet
Fahrzeuge mit Audio 30 APS OEM Navigation
Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation

Fahrzeuge mit CAN Bus Anschluss: 10 Pin ISO

Fahrzeuge mit abweichenden Komfort-Innenraum CAN Bus
Anschluss:

Anschluss und Belegung vor Installation mit OEM Geraet pruefen

braun-rot verdrillt: CAN high
braun verdrillt: CAN low

abweichende Kabelfarben 18 Pin AMP Stecker moeglich

CAN Bus an CAN Bus Verteiler Schwellerleiste
CAN Bus an Klimatronik
CAN Bus in Mini ISO Stecker: Pin 1 Can low / Pin 2 Can high
CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN High / Pin 6
CAN low
CAN Bus in 18 Pin AMP Stecker: Pin 8 CAN low / Pin 9 CAN
high / nicht Robert-Bosch CAN

OEM Geraete mit ISO Blockanschluss ISO Verlaengerung
Lautsprecher 10cm Artikel: 1322-02

Fuer folgende Fahrzeuge geeignet:

Mercedes A-Klasse (W169) 10/2004 - 04/2012
Mercedes A-Klasse (C169) 11/2004 - 07/2011
Mercedes B-Klasse (T245) 06/2005 - 06/2011
Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
Mercedes E-Klasse (W210) 06/1999 - 12/2002
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckwaertssignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal

Lenkradfernbedienung

Anschlusskabel fuer folgende Radiohersteller:

Multilead diverse Geraete: 42arc100

Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020 Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108
