acv 42a-1124-000 lfb ford transit custom/conn
Lenkradfernbedienungsadapter Ford
Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

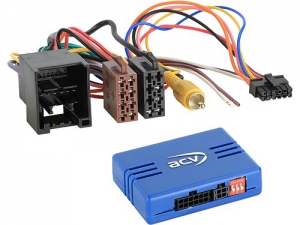

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.
Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
CAN Bus
Anschluss: 32 Pin Ford Stecker Artikel: 42cx11
Anschluss: OEM Kamera Cinch(m) gelb
Dipschalterstellung fuer Nachruestgeraet pruefen
OEM Kamera vor Anschluss auf richtige Belegung mit OEM
Geraet pruefen
Fehlerbehebung bei flackendem Kamerabild Video- Pin 25
auf Pin 24 belegen
PDC-Tonwiedergabe pruefen nicht in allen Fahrzeugen
unterstuetzt
Fuer folgendes Fahrzeug geeignet:
Ford Transit V363 (FAC/FAD) 06/2019 - 08/2020
Ford Transit V363 (FAC/FAD) 08/2020 -2023
Ford Transit Custom (FAC/FAD) 01/2018 - 06/2023
Ford Transit Custom (FAC/FAD) 07/2023 - 2023
Ford Transit Connect (PJ2) 06/2018 - 2023
Folgende Signale werden zur Verfuegung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.
rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckfahrsignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
+12V Zuendungsstrom Klemme 15 nicht in allen Fahrzeugen
unterstuetzt
Fahrzeuge ab 2020 Funktion nicht gewaehrleistet
Anschlusskabel fuer folgende Radiohersteller:
Multilead diverse Geraete: 42arc100
Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020 Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Pioneer AVH/DMH/SPH 2022 Klinkenanschluss: 42arc1072
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108
Allgemeine Installationshinweise:
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Konfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zu letzt
6: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
AEnderungen der Konfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 und 6
Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.
Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.
Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
CAN Bus
Anschluss: 32 Pin Ford Stecker Artikel: 42cx11
Anschluss: OEM Kamera Cinch(m) gelb
Dipschalterstellung fuer Nachruestgeraet pruefen
OEM Kamera vor Anschluss auf richtige Belegung mit OEM
Geraet pruefen
Fehlerbehebung bei flackendem Kamerabild Video- Pin 25
auf Pin 24 belegen
PDC-Tonwiedergabe pruefen nicht in allen Fahrzeugen
unterstuetzt
Fuer folgendes Fahrzeug geeignet:
Ford Transit V363 (FAC/FAD) 06/2019 - 08/2020
Ford Transit V363 (FAC/FAD) 08/2020 -2023
Ford Transit Custom (FAC/FAD) 01/2018 - 06/2023
Ford Transit Custom (FAC/FAD) 07/2023 - 2023
Ford Transit Connect (PJ2) 06/2018 - 2023
Folgende Signale werden zur Verfuegung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.
rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckfahrsignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
+12V Zuendungsstrom Klemme 15 nicht in allen Fahrzeugen
unterstuetzt
Fahrzeuge ab 2020 Funktion nicht gewaehrleistet
Anschlusskabel fuer folgende Radiohersteller:
Multilead diverse Geraete: 42arc100
Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020 Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Pioneer AVH/DMH/SPH 2022 Klinkenanschluss: 42arc1072
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108
Allgemeine Installationshinweise:
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Konfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zu letzt
6: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
AEnderungen der Konfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 und 6
Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.
Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
Diesen Artikel haben wir am Freitag, 21. Juni 2024 in unseren Katalog aufgenommen.
