acv 42a-1190-001 lfb mercedes diverse fahrzeu

ACV 42a-1190-001 LFB MERCEDES DIVERSE FAHRZEU

ACV

109,99 EUR pro StuecACV 42a-1190-001 LFB MERCEDES DIVERSE FAHRZEU

inkl. 19% MwSt. zzgl. Versand

Art.Nr.: 78170   EAN-Code: 4026724672541

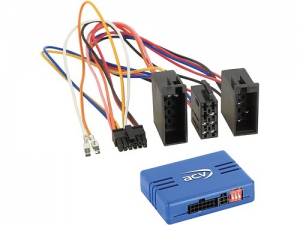

Lenkradfernbedienungsadapter Mercedes / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: ISO / 10 Pin ISO / Mini ISO Stecker Mercedes

Dipschalterstellung fuer Nachruestgeraet pruefen

Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Geraet
Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation

Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Geraet

Fahrzeuge Mercedes / VW mit Radiovorbereitung Anschluss
und Belegung vor Installation mit OEM Geraet pruefen:

Fehlanschluss beschaedigt das Interface

Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus
Anschluss:
braun-rot verdrillt: CAN high
braun verdrillt: CAN low

CAN Bus an CAN Bus Verteiler Schwellerleiste
CAN Bus an Klimatronik
CAN Bus in Mini ISO Stecker: Pin 2 CAN high / Pin 1 CAN
low
CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN high / Pin 6
CAN low
CAN Bus in 18 Pin AMP Stecker: Pin 9 CAN high / Pin 8 CAN
low / nicht Robert-Bosch CAN

OEM Geraete mit ISO Blockanschluss:
ISO Verlaengerung Lautsprecher 10cm Artikel: 1322-02

Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM
Soundsystem ohne D2B OEM Soundsystem:
Aktivsystemadapter verschiedene Fahrzeuge ISO ISO
Artikel: 13-1190-50

Fuer folgende Fahrzeuge geeignet:

Mercedes A-Klasse (W169) 10/2004 - 04/2012
Mercedes A-Klasse (C169) 11/2004 - 07/2011
Mercedes B-Klasse (T245) 06/2005 - 06/2011
Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
Mercedes E-Klasse (W210) 06/1999 - 12/2002
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckwaertssignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal

Lenkradfernbedienung

Anschlusskabel fuer folgende Radiohersteller:

Multilead diverse Geraete: 42arc100

Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020 Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren

Kundenrezensionen:

Schreiben Sie als erster eine Produkt-Bewertung.

Bewertung schreiben
