acv 42a-1230-004 lfb nissan/opel/renault dive
Lenkradfernbedienungsadapter Opel
Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

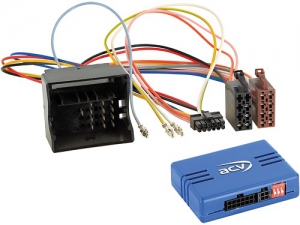

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.
Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock Opel Stecker Artikel: 42cx21
Dipschalterstellung fuer Nachruestgeraet pruefen
Fahrzeuge mit CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90
OEM Geraet
Fahrzeugeinstellungen nicht unterstuetzt
Fahrzeuge Opel Corsa D (S07) 10/2006 - 08/2014
Fahrzeugeinstellungen unterstuetzt Lenkstock Wischerhebel
Fahrzeuge Opel Corsa D (S07) 10/2006 - 08/2014 mit
Interfaceausfall nach laengerer Betriebszeit:
1: OEM Geraet anschliessen
2: CAN Bus Ruhe herstellen
3: CAN Bus Alternativabgriff 32 Pin OEM Displaystecker
Can High / Can Low Pin 20 / Pin 23
4: CAN Bus Alternativabgriff Komfort-CAN an Klimatronik
Fuer folgende Fahrzeuge geeignet:
Opel
Opel Antara (L-A) 11/2006 - 11/2010
Opel Antara (L-A) 01/2011 - 03/2015
Opel Agila A (H00) 06/2003 - 10/2007
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Combo (C) 10/2004 - 09/2011
Opel Corsa C (X01) 07/2003 - 07/2006
Opel Corsa D (S07) 10/2006 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum I (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011
Opel Zafira B (A-H) 07/2005 - 06/2010
Opel Zafira B (A-H) 02/2008 - 12/2014
Nissan
Nissan Primastar (X83) 09/2006 - 01/2011
Renault
Renault Trafic II (L/jL) 10/2006 - 01/2011
Folgende Signale werden zur Verfuegung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.
rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckfahrsignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal
grau: keine Funktion
Lenkradfernbedienung
Fahrzeuge mit mit trapezfoermigem OEM Geraet
Anschlusskabel fuer folgende Radiohersteller:
Multilead diverse Geraete: 42arc100
Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020 Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss: 42arc1072
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108
Allgemeine Installationshinweise:
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Konfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zu letzt
6: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
AEnderungen der Konfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 und 6
Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.
Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.
Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock Opel Stecker Artikel: 42cx21
Dipschalterstellung fuer Nachruestgeraet pruefen
Fahrzeuge mit CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90
OEM Geraet
Fahrzeugeinstellungen nicht unterstuetzt
Fahrzeuge Opel Corsa D (S07) 10/2006 - 08/2014
Fahrzeugeinstellungen unterstuetzt Lenkstock Wischerhebel
Fahrzeuge Opel Corsa D (S07) 10/2006 - 08/2014 mit
Interfaceausfall nach laengerer Betriebszeit:
1: OEM Geraet anschliessen
2: CAN Bus Ruhe herstellen
3: CAN Bus Alternativabgriff 32 Pin OEM Displaystecker
Can High / Can Low Pin 20 / Pin 23
4: CAN Bus Alternativabgriff Komfort-CAN an Klimatronik
Fuer folgende Fahrzeuge geeignet:
Opel
Opel Antara (L-A) 11/2006 - 11/2010
Opel Antara (L-A) 01/2011 - 03/2015
Opel Agila A (H00) 06/2003 - 10/2007
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Combo (C) 10/2004 - 09/2011
Opel Corsa C (X01) 07/2003 - 07/2006
Opel Corsa D (S07) 10/2006 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum I (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011
Opel Zafira B (A-H) 07/2005 - 06/2010
Opel Zafira B (A-H) 02/2008 - 12/2014
Nissan
Nissan Primastar (X83) 09/2006 - 01/2011
Renault
Renault Trafic II (L/jL) 10/2006 - 01/2011
Folgende Signale werden zur Verfuegung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.
rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckfahrsignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal
grau: keine Funktion
Lenkradfernbedienung
Fahrzeuge mit mit trapezfoermigem OEM Geraet
Anschlusskabel fuer folgende Radiohersteller:
Multilead diverse Geraete: 42arc100
Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020 Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss: 42arc1072
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108
Allgemeine Installationshinweise:
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Konfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zu letzt
6: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
AEnderungen der Konfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 und 6
Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.
Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
Diesen Artikel haben wir am Freitag, 21. Juni 2024 in unseren Katalog aufgenommen.
