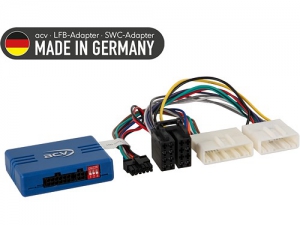

acv 42a-1254-011-0 lfb dacia/fiat/nissan/opel
Lenkradfernbedienungsadapter Dacia /Fiat / Nissan / Opel /
Renault / Smart
Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.
Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
analog
Anschluss: 20 Pin / 32 Pin Nissan Stecker
Dipschalterstellung pruefen (siehe BDA)
Fahrzeuge 2017 rot +12V Zuendungsstrom Klemme 15
Sicherungskasten abgesichert wenn notwendig
Fahrzeuge 2017 Interface rot +12V Zuendungsstrom Klemme 15
Sicherungskasten abgesichert wenn notwendig
Fahrzeuge:
Renault Trafic Renault Trafic III (J/JL) 09/2019 - 03/2022
mit PDC
Nissan Primastar (4/J4) 09/2021 - 2024 mit PDC
Optional Warnton Interface PDC Nissan Primastar/Renault
Trafic Artikel: 42cxpdc-trafic3-1
Fuer folgende Fahrzeuge geeignet:
Dacia
Dacia Dokker (SD) 03/2017 - 11/2020
Dacia Dokker Stepway (SD) 03/2017 - 11/2020
Dacia Duster (SR) 01/2018 - 07/2021
Dacia Lodgy (SD) 03/2017 - 01/2022
Dacia Lodgy Stepway (SD) 03/2017 - 02/2022
Dacia Logan MCV (SD) 11/2016 - 09/2020
Dacia Logan MCV Stepway (SR) 05/2017 - 09/2020
Dacia Sandero (SD) 11/2016 - 09/2020
Dacia Sandero Stepway (SD) 11/2016 - 09/2020
Fiat
Fiat Talento (ZAF 296) 07/2016 - 10/2021 /
Nissan
Nissan NV300 (4/J4) 11/2016 - 06/2019 / /
Nissan NV300 (4/J4) 06/2019 - 09/2021 / /
Nissan NV300 (4/J4) 05/2021 - 09-2021 / /
Nissan NV400 (M) 08/2014- 07/2020 / /
Nissan NV400 (M) 07/2020 - 12/2021 / /
Nissan Primastar (4/J4) 09/2021 - 2024 /
Opel
Opel Movano B (X62) 10/2013 - 09/2019 /
Opel Movano B (X62) 10/2019 - 08/2021 /
Opel Vivaro B (X82) 06/2014 - 01/2019 /
Renault
Renault Captur (R) 06/2013 - 03/2017
Renault Captur (R) 03/2017 - 12/2019
Renault Express (RJK) 05/2021 - 2023
Renault Kangoo (W) 03/2013 - 12/2020
Renault Kangoo Rapid (W) 05/2013 - 05/2021
Renault Kangoo Z.E. Rapid (W) 05/2013 - 06/2022
Renault Kangoo III (RJK) 05/2021 - 2023
Renault Master III (M) 09/2014 - 08/2018
Renault Master III Z.E. (M) 06/2018 - 06/2020
Renault Master III (M) 10/2019 - 2024
Renault Trafic III (L/JL) 09/2014 - 07/2019 /
Renault Trafic III (L/JL) 09/2019 - 03/2022 /
Renault Trafic III (L/JL) 05/2021-2024 /
Renault Twingo (AH) 09/2014 - 04/2019 /
Smart
Smart ForTwo (453) 11/2014 - 06/2019
Folgende Signale werden zur Verfuegung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.
Lenkradfernbedienung
Fahrzeuge mit Visteon Anatel RO13-X07 OEM Geraet ohne CAN
Bus
Fahrzeuge mit Browse 1-DIN OEM Geraet mit 2 x Drehknopf
schwarz
Fahrzeuge mit Radiovorbereitung
Fahrzeuge mit 1-DIN OEM Geraet
Fahrzeuge mit Browse Visteon 1-DIN OEM Geraet
Anschlusskabel fuer folgende Radiohersteller:
Multilead diverse Geraete: 42arc100
Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020 Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108
Allgemeine Installationshinweise:
UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.
Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
