Lenkradfernbedienungsadapter Audi

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

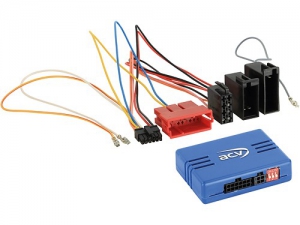

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: ISO / Mini ISO Audi Stecker Artikel: 42cx23

Dipschalterstellung pruefen

Fahrzeuge mit 1-DIN OEM HU

Fahrzeuge ohne 4:3 Display OEM Navigation
Fahrzeuge ohne RNS-E OEM Navigation
Fahrzeuge ohne OEM Soundsystem

Fuer folgende Fahrzeuge geeignet:

Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 07/2003 - 05/2005
Audi A4 (B6/B7) 11/2000 - 02/2009
Audi A6 (4B/C5) 05/2001 - 03/2006
Audi TT (8N) 09/1998 - 07/2006

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckwaertssignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal

Lenkradfernbedienung

Fahrzeuge mit OEM Soundsystem Artikel: 13-1335-02 /
13-1335-04 / 13-1338-02 / 13-1445-01

Anschlusskabel fuer folgende Radiohersteller:

Multilead diverse Geraete: 42arc100

Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020 Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
