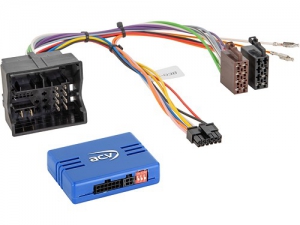

Lenkradfernbedienungsadapter Audi / Seat / Skoda / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 52 Pin VAG Quadlock Stecker Artikel: 42cx38

Dipschalterstellung fuer Nachruestgeraet pruefen

Fahrzeuge MAN / Seat / Skoda / VW mit MIB-PQ Plattform

Fahrzeugeinstellungen nicht unterstuetzt
E-Call nicht unterstuetzt

Fahrzeuge MAN / Seat / Skoda / VW mit E-Call:
E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock
Artikel: 1424-28

Fahrzeuge MAN / Seat / Skoda / VW mit Rueckfahrkamera:
Rueckfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ
Artikel: 771324-1037

Fuer folgende Fahrzeuge geeignet:

Audi
Audi A1 (8X) 07/2010 - 11/2014
Audi A1 (8X) 11/2014 - 04/2018
Audi A3 (8V) 02/2013 - 05/2016
Audi A3 (8V) 07/2016 - 03/2020
Audi Q3 (8U) 10/2011 - 11/2014
Audi Q3 (8U) 02/2015 - 08/2018

MAN
MAN TGE 04/2017 - 2023

Seat
Seat Alhambra (7N) 06/2015 - 01/2022
Seat Arona (KJ) 11/2017 - 06/2021
Seat Ateca (5FP) 08/2016 - 08/2020
Seat Ateca (5FP) 08/2020 - 2023
Seat Ibiza (6P) 07/2015 - 04/2017
Seat Ibiza (KJ) 07/2017 - 03/2021
Seat Mii (AA) 05/2015 - 04/2018
Seat Mii (AA) 01/2020 - 02/2021
Seat Leon (5F) 11/2012 - 12/2016
Seat Leon (5F) 11/2016 - 01/2020
Seat Toledo (NH) 03/2013 - 08/2018

Skoda
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Fabia III (5J) 11/2014 - 08/2018
Skoda Fabia III (5J) 08/2018 -05/2021
Skoda Karoq (NU) 11/2017 - 11/2021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia III (5E) 02/2013 - 12/2016
Skoda Octavia III (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
Skoda Superb (3V) 06/2015 - 06/2019
Skoda Yeti (5L) 10/2013 - 07/2017

VW
VW Amarok (2H) 09/2016 - 07/2020
VW Arteon (3H) 11/2017 - 06/2020
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Crafter II (SY/SZ) 03/2017 - 2023
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
VW Grand California (SY/SZ) 03/2019 - 2023
VW Passat B8 10/2014 - 05/2019
VW Polo V (6R) 04/2014 - 07/2017
VW Polo VI (AW) 11/2017 - 05/2021
VW Scirocco (13) 08/2014 - 10/2017
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW T6.1 (7HC) 11/2019 - 2023
VW T-Roc (A1) 11/2017 - 10/2021
VW Taigo (CS) 10/2021 - 2023
VW Tiguan II (5N) 05/2016 - 05/2021
VW Touran (5T) 09/2015 - 2023
VW UP
Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckfahrssignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal

Lenkradfernbedienung

Fahrzeuge mit Concert OEM Geraet mit Farbmonitor
Armaturenbrett
Fahrzeuge mit Chorus OEM Geraet mit monochrom Display
Artikel: 42cx25
Rueckfahrsignal nur bei laufendem Motorem Motor

Anschlusskabel fuer folgende Radiohersteller:

Multilead diverse Geraete: 42arc100

Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020 Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
