Radioanschlusskabel 42a / 42cx401 Blaupunkt / China HU
/ ESX / Kenwood / Snooper

Radiohersteller verwenden fuer den Anschluss eines
Lenkradfernbedienungsinterfaces unterschiedliche Varianten.

Je nach Hersteller und Geraet koennen Einkabelsteuerungen,
Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen
Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers
hervor.

Alle Anschluesse muessen vor der Verbindung des Interfaces
mit dem Fahrzeug getaetigt werden.

Gegebenenfalls muss zusaetzlich die LFB-Funktion laut BDA
des Radioherstellers in einem Radiomenue angelernt werden.

Vor der Endmontage auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

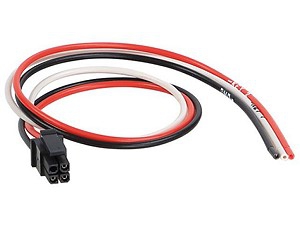

Anschluss: 4 Pin Molex Key1 / Key2 / GND Anschluss

LFB-Radioanschlusskabel fuer 42cx401 LFB Interface
42a-xxxx-xxx
DIP-Schalter Einstellungen (ON/OFF)

Atoto Nachruestgeraete nicht unterstuetzt

Fuer folgende Anwendung:

China HU Key1 / Key2 / (GND) Anschluss
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss
ESX Key1 / Key2 Anschluss
Kenwood 2020 Key1 / Key2 / GND Anschluss
Snooper Key1 / Key2 Anschluss

DIP Schaltereinstellung 42cx401:

Blaupunkt 2010 OFF/ON/OFF (OFF/ON/ON)
China HU OFF/ON/OFF
ESX OFF/ON/OFF
Kenwood 2020 OFF/ON/OFF (OFF/ON/ON)
Snooper OFF/ON/OFF
