Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

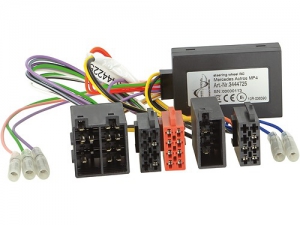

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: ISO Stecker +12V Bordnetzspannung

Fahrzeuge mit +12V Bordnetzspannung
Fahrzeuge mit +24 Volt Bordnetzspannung: Spannungswandler
24 Volt 12 Volt max. 10A Artikel: 30.3520-06

Fahrzeuge mit Radiovorbereitung: Radio muss codiert werden
wenn notwendig
Fahrzeuge Actros 5 / Arocs 5 mit runden
Lenkradfernbedienungstasten
Fahrzeuge Actros 5 / Arocs 5 mit Multimedia Radio Touch OEM
Geraet

Fahrzeugeinstellungen nicht unterstuetzt

Fuer folgende Fahrzeuge geeignet:

Mercedes Actros 4 (4Gen/MP4) 2011 - 2019
Mercedes Actros 5 (5Gen/MP5) 2019 - 2023
Mercedes Arocs 1 (1Gen) 2013 - 2019
Mercedes Arocs 2 (2Gen) 2019 - 2023
Mercedes Atego 2 (2Gen) 2013 - 2023
Mercedes Econic 2 (2Gen) 2013 - 2023

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

+12V Zuendung Klemme 15
+12V Beleuchtung Klemme 58
+12V Rueckfahrsignal
Geschwindigkeitssignal

Belastbarkeit Gesamtausgaenge: 200 mA max.
Belastbarkeit Einzelausgang: 180 mA. max

Strombedarf groesser 180 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

12V Radiovorbereitung CAN Bus Anschluss Klimatronik 20 Pin
Stecker Pin 1 gelb-high/Pin 11 blau-low
CAN BUS Anschluss Kombiinstrument 18 Pin Pin 9
blau-weiss/Pin 18 weiss-gruen high/low
nur Lenkradfernbedienung Funktion laut/leise Telefon
annehmen/auflegen
12V Radiovorbereitung CAN Bus Anschluss Kombiinstrument
Z1 Sternpunkt X1.18/19 und X1.18/12 gelb-high/blau-low

Anschlusskabel fuer folgende Radiohersteller:

LFB Speedsignal Kabel Blaupunkt/Kenwood/Pioneer 12 Pin:
42c-3414101
LFB Speedsignal Kabel Kenwood 12 Pin: 42c-3414104
LFB Speedsignal Kabel Alpine 12 Pin: 42c-3414105
LFB Speedsignal Kabel Sony/Phonocar 12 Pin: 42c-3414107
LFB Speedsignal Kabel Alpine I2C 12 Pin: 42c-3414115
LFB Speedsignal Kabel Blaupunkt/China HU/Kenwood 12 Pin:
42c-3414124
LFB Speedsignal Kabel Clarion 12 Pin: 42c-3414127
LFB Speedsignal Kabel JVC 3,5mm Klinke 12 Pin: 42c-3414128
LFB Speedsignal Kabel Zenec II Lead 12 Pin: 42c-3414129
LFB Speedsignal Kabel Zenec I Lead 12 Pin: 42c-3414130
LFB Speedsignal Kabel JVC 1 Lead 12 Pin: 42c-3414140

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
