acv 42ctchinahulead lfb kabel 42s/acv blaup
Radioanschlusskabel acv Blaupunkt / China HU / ESX /
Kenwood 2020 / Snooper / XZent
Radiohersteller verwenden fuer den Anschluss eines
Lenkradfernbedienungsinterfaces unterschiedliche Varianten.
Je nach Hersteller und Geraet koennen Einkabelsteuerungen,
Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen
Verwendung finden.
Die Anschlussvariante geht aus der BDA des Radioherstellers
hervor.
Alle Anschluesse muessen vor der Verbindung des Interfaces
mit dem Fahrzeug getaetigt werden.
Gegebenenfalls muss zusaetzlich die LFB-Funktion laut BDA
des Radioherstellers in einem Radiomenue angelernt werden.
Vor der Endmontage auf Funktion pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:

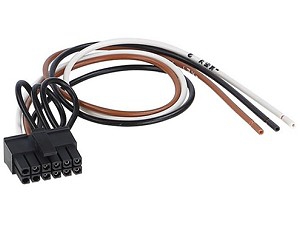

Anschluss: 12 Pin Microfit Key1 / Key2 / GND
weiss: Key2
braun: Key1
schwarz: GND
LFB-Radioanschlusskabel fuer acv LFB Interfaces 42s xxxxx
LFB-Radioanschlusskabel fuer Infodapter 43u xxxx
Atoto Nachruestgeraete nicht unterstuetzt
Fuer folgende Anwendung:
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss
China HU Key1 / Key2 / (GND) Anschluss
ESX Key1 / Key 2 Anschluss
Kenwood 2020 Key1 / Key2 / GND Anschluss
Snooper Key1 / Key2 Anschluss
XZent Key1 / Key2 / GND Anschluss
Kenwood 2020 / Snooper / XZent
Radiohersteller verwenden fuer den Anschluss eines
Lenkradfernbedienungsinterfaces unterschiedliche Varianten.
Je nach Hersteller und Geraet koennen Einkabelsteuerungen,
Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen
Verwendung finden.
Die Anschlussvariante geht aus der BDA des Radioherstellers
hervor.
Alle Anschluesse muessen vor der Verbindung des Interfaces
mit dem Fahrzeug getaetigt werden.
Gegebenenfalls muss zusaetzlich die LFB-Funktion laut BDA
des Radioherstellers in einem Radiomenue angelernt werden.
Vor der Endmontage auf Funktion pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
Anschluss: 12 Pin Microfit Key1 / Key2 / GND
weiss: Key2
braun: Key1
schwarz: GND
LFB-Radioanschlusskabel fuer acv LFB Interfaces 42s xxxxx
LFB-Radioanschlusskabel fuer Infodapter 43u xxxx
Atoto Nachruestgeraete nicht unterstuetzt
Fuer folgende Anwendung:
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss
China HU Key1 / Key2 / (GND) Anschluss
ESX Key1 / Key 2 Anschluss
Kenwood 2020 Key1 / Key2 / GND Anschluss
Snooper Key1 / Key2 Anschluss
XZent Key1 / Key2 / GND Anschluss
